国民技术N32下载常见问题解决

无法连接芯片

原因1：未正确安装Jlink驱动

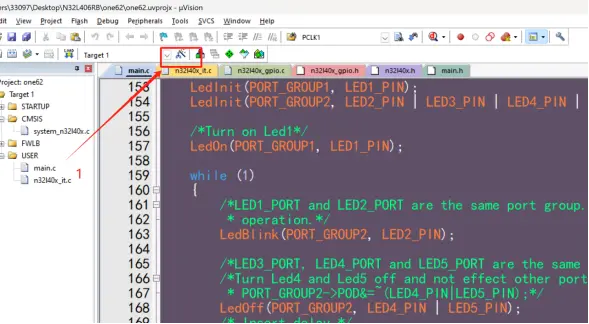

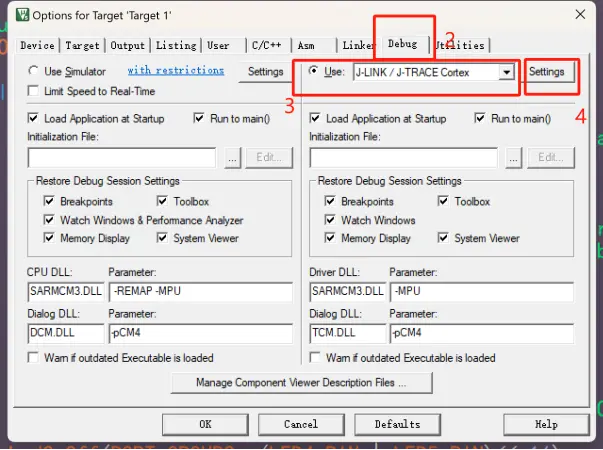

打开Keil的Debug的Settings选项

选择J-LINK/JTRACE Cotex

如果红框内没有jlink版本显示（在连线正确的情况下）。可能是没有安装jlink驱动，建议安装Version V7.86 (2023-02-15)版本。版本太高或者太低可能都无法识别。
https://www.segger.com/downloads/jlink/

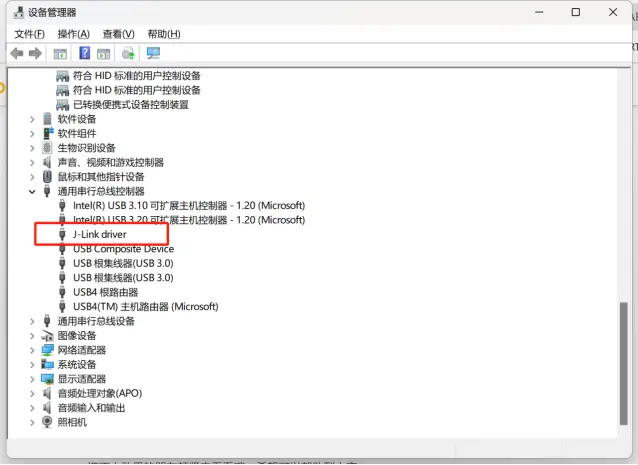

正确安装后，可以在设备管理器识别到

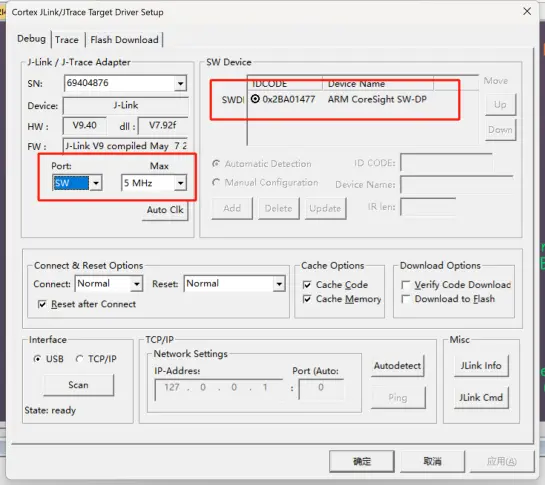

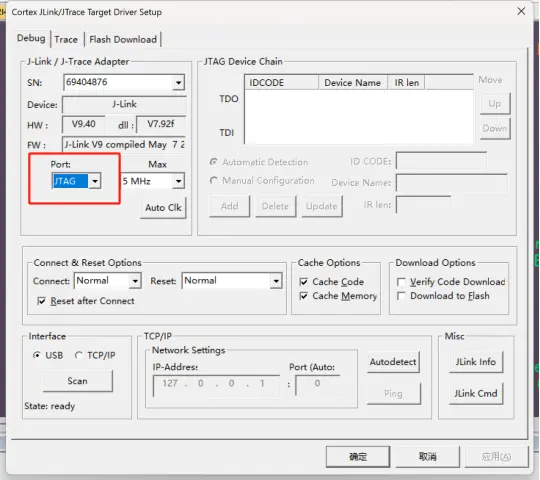

原因2：Port选择错误。原理图设计一般使用 SWD 接线方式，需要把 Port 接口选择“SW”

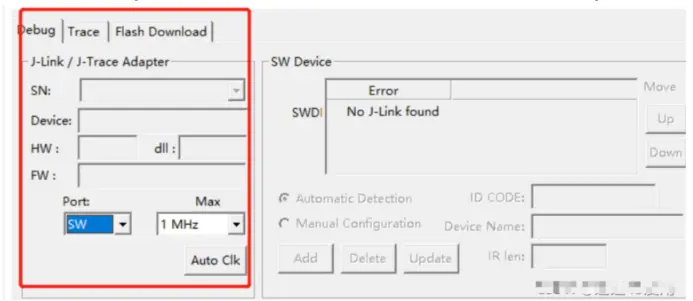

改为SW后，能正常识别芯片。

原因3：芯片SWD调试端口被占用，或芯片处于低功耗模式下。

将BOOT0上拉后重新上电。

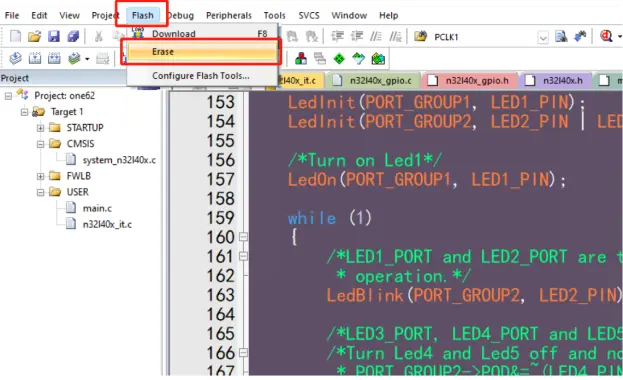

使用keil的将原有程序擦除后能正常烧录。

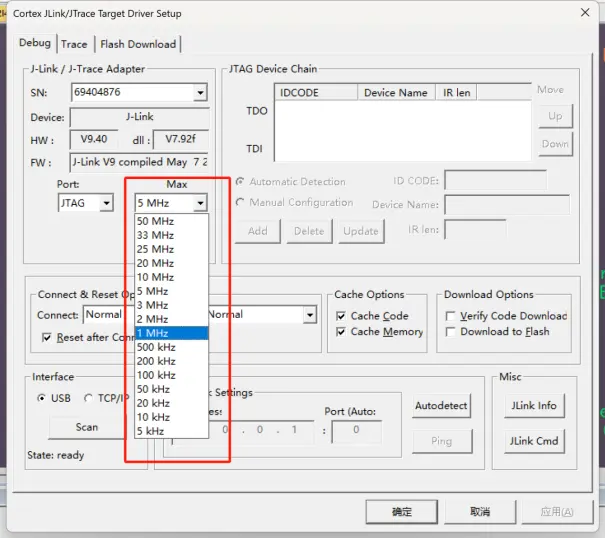

原因4：SWD烧录线过长。建议烧录线不要超过20CM。同时将把 Max Clock 速率调小。

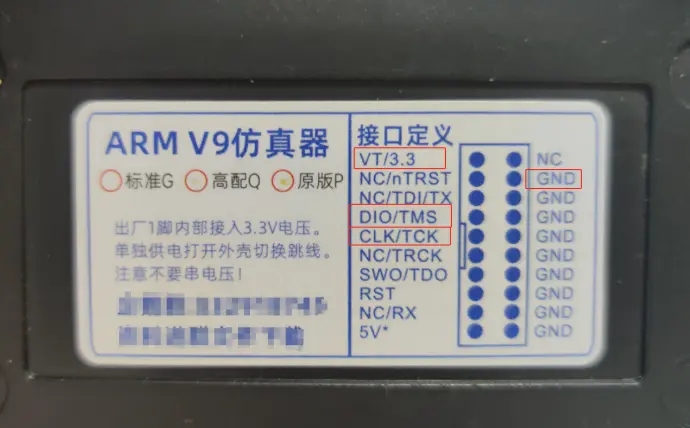

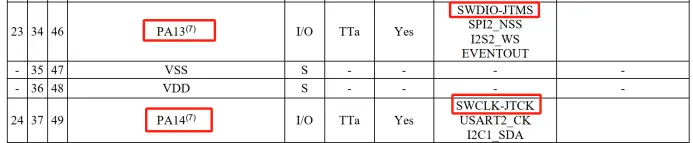

原因5：物理连线错误，一般情况下PA13为数据线，PA14为时钟线。

二、能正常识别到芯片但下载失败。

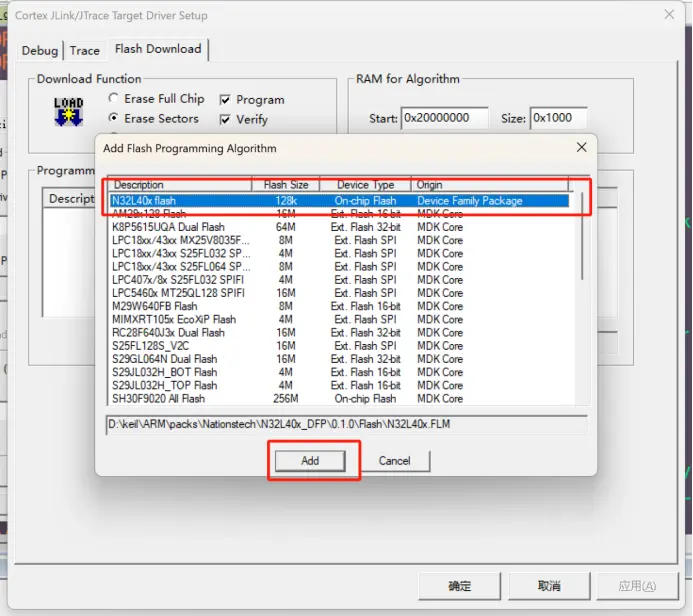

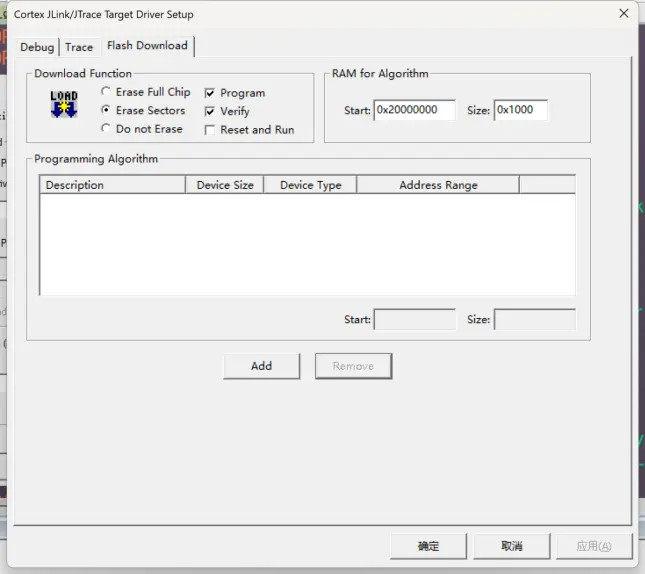

原因1：未正确添加烧录算法

原因2：SWD烧录信号不稳定

排查 GND 接线是否接触不良，保证接线电平稳定；同时需要接上仿真器的 RST 引脚；或者尝试降低烧录时钟速率；

原因3：芯片处于 BOOT 状态，此时芯片不支持 SWD 下载；

去掉 BOOT0 的上拉信号后复位，让芯片退出 BOOT 状态再下载固件

原因4：烧录时电平信号不稳定可能导致芯片自动进入读保护等级“L1”

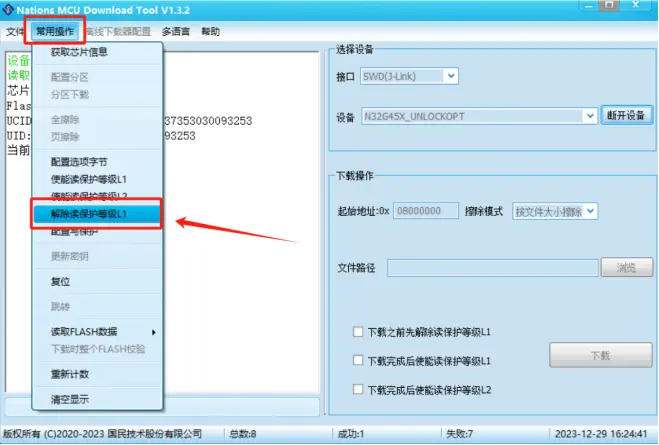

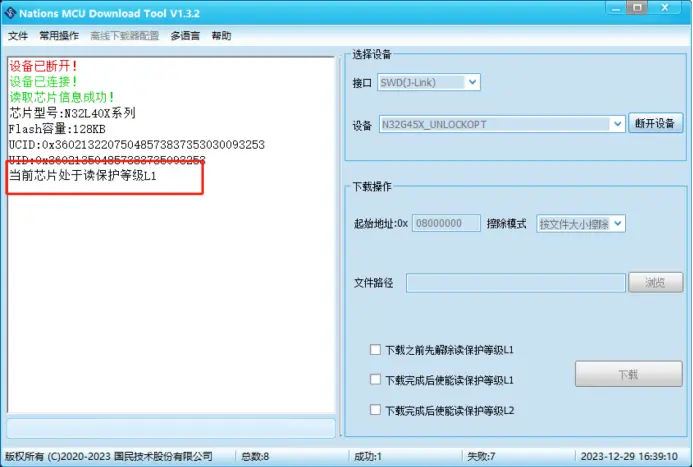

使用在线工具“Nations MCU Download Tool”解除读保护，支持串口、 USB 和 Jlink 三种接口进行解锁
