记一次奇特的debug经历（二）

继上个月31号的文章记一次奇特的debug经历，没想到还有后续
先简单回顾一下我们上次学到了什么：

上次是问题是串口在使能DMA后，尝试进入低功耗时，MCU会重启，查看RSSR复位标志位为LPACK。上次的问题症结在于客户在BOOT里面使用MCAL初始化了一次串口，然后在APP里面使用SDK里面又初始化了一次。后面将APP里面的串口初始化部分注释掉就能正常进入低功耗（deepsleep）。

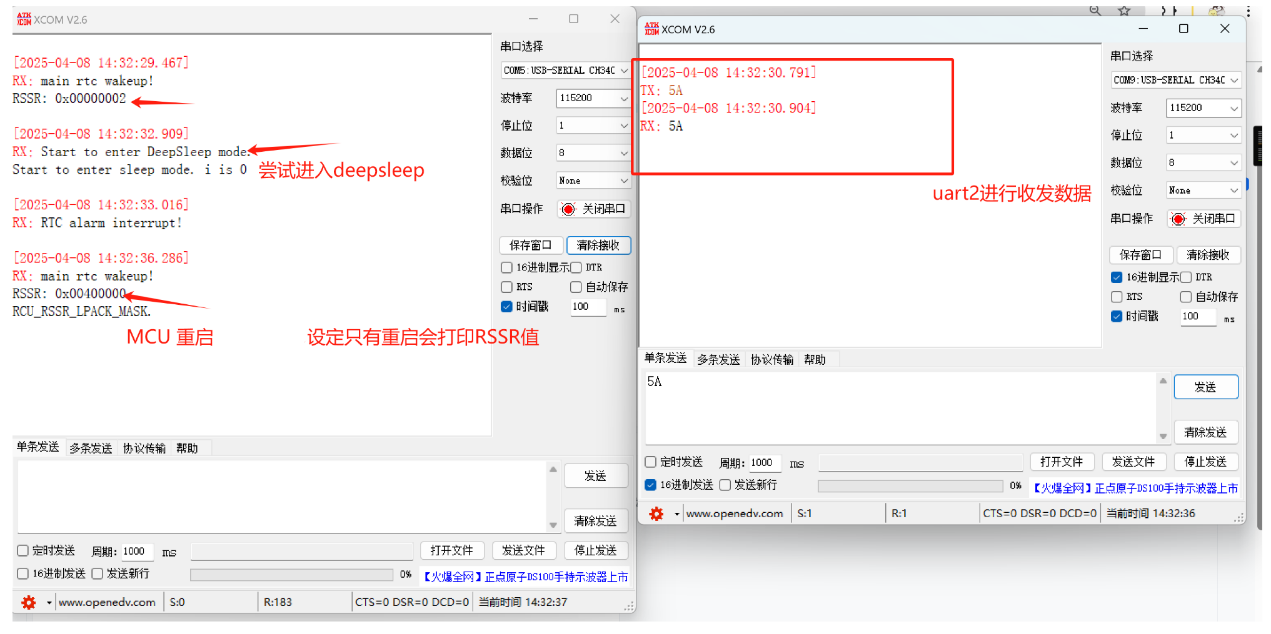

这次的问题是，如果使能DMA的串口在进入低功耗前，有收发数据的动作，会出现不能进入低功耗的情况(deepsleep)。
不过这次的问题巨大的不同点在于，这次的问题能在demo板上面，使用例程稍微改改也能复现。如果上次还能说是客户自己应用工程的问题，但如果在demo板上面使用例程也能复现那么与MCU底层的关联性就很强了。

客户工程的主要逻辑是在进入deepsleep模式前使用串口收发一次数据，后续由rtc的中断唤醒。我后面将工程里面的RTC部分（排查这部分的影响）给拿走了，改成用GPIO唤醒更加直接。还是上次debug的思路的第一条，把复杂的问题简单化这条经验。进入deepsleep后使用GPIO中断也能复现，那么这个时候就排除了RTC的影响
起初拿到客户的工程后，我并不能理解为什么客户要使用这么绕的方式来收发数据，我直接改成了使用带阻塞的一个发送一个接收。可以完成进低功耗前的收发动作（写到这猛然发现我不知不觉中运用了上次总结的第二条debug经验：对不理解的操作需要保持怀疑，不然容易被带偏）：

1 2	LINFlexD_UART_DRV_ReceiveDataBlocking(2,&buff, 1,0x8FF); LINFlexD_UART_DRV_SendDataBlocking(2,&buff,1,0xFF);

原客户使用的收发代码：

    // 2. 开启UART接收, 直到接收到8个字节
    LINFlexD_UART_DRV_ReceiveData(2, buff, sizeof(buff));

#if 1
    // 注意: # 这里if 1  #endif包围的代码, 用于等待UART2数据.
    // 外部给UART2发送数据, MCU一旦接收到数据, 就会在调用POWER_SYS_SetMode后重启
    uint32_t remain_bytes = sizeof(buff);
    // while (LINFlexD_UART_DRV_GetReceiveStatus(2, NULL) != STATUS_SUCCESS)
    PRINTF("waiting 8 bytes from UART2...\r\n");
    while (1)
    {
        LINFlexD_UART_DRV_GetReceiveStatus(2, &remain_bytes);
        // 只收8个字节就跳出循环
        if (remain_bytes < sizeof(buff) - 8) {
            break;
        }
    }
    // LINFlexD_UART_DRV_SendData(2, buff, 8);
#endif

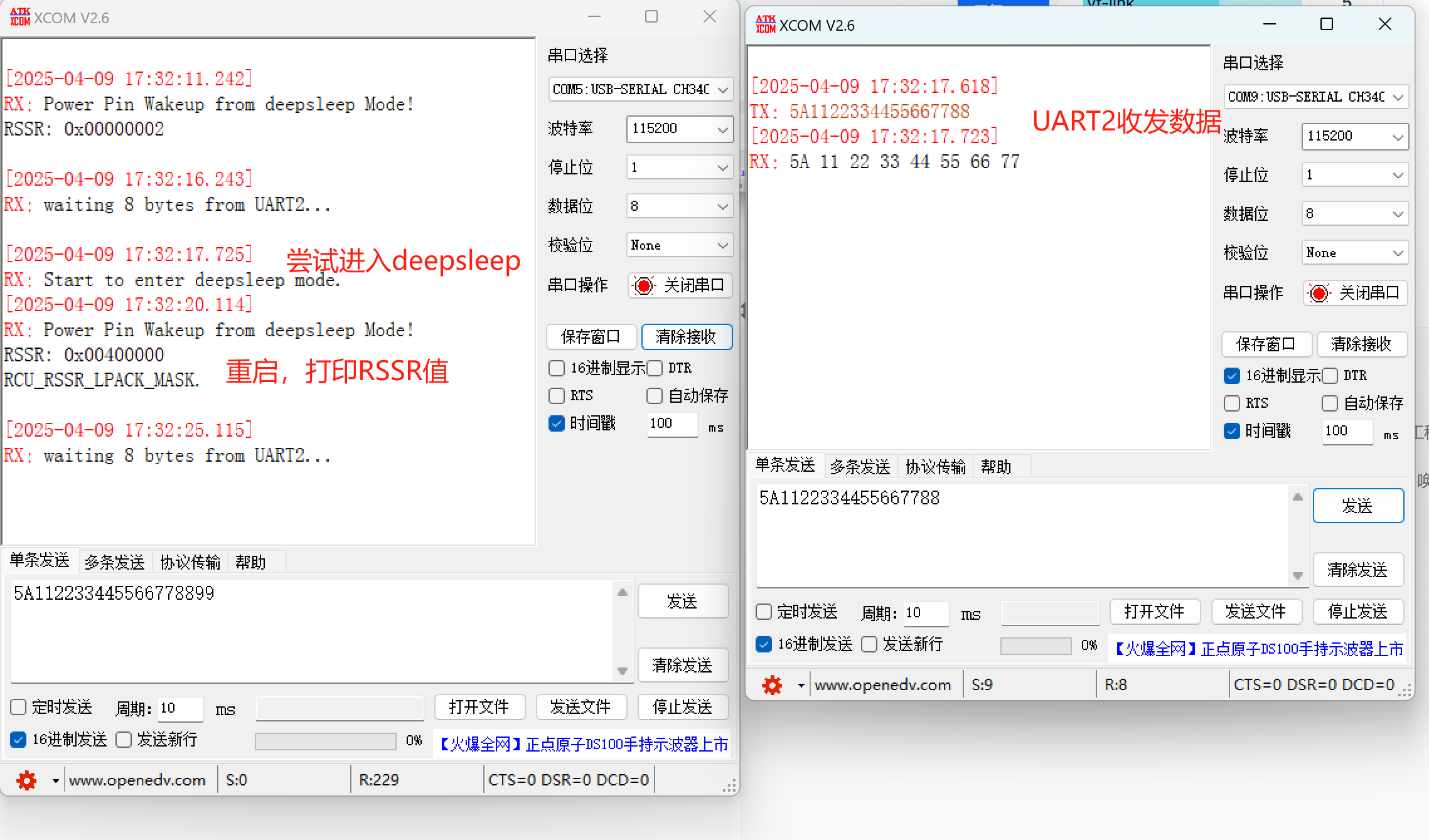

使用GPIO唤醒前使用UART2收发数据：

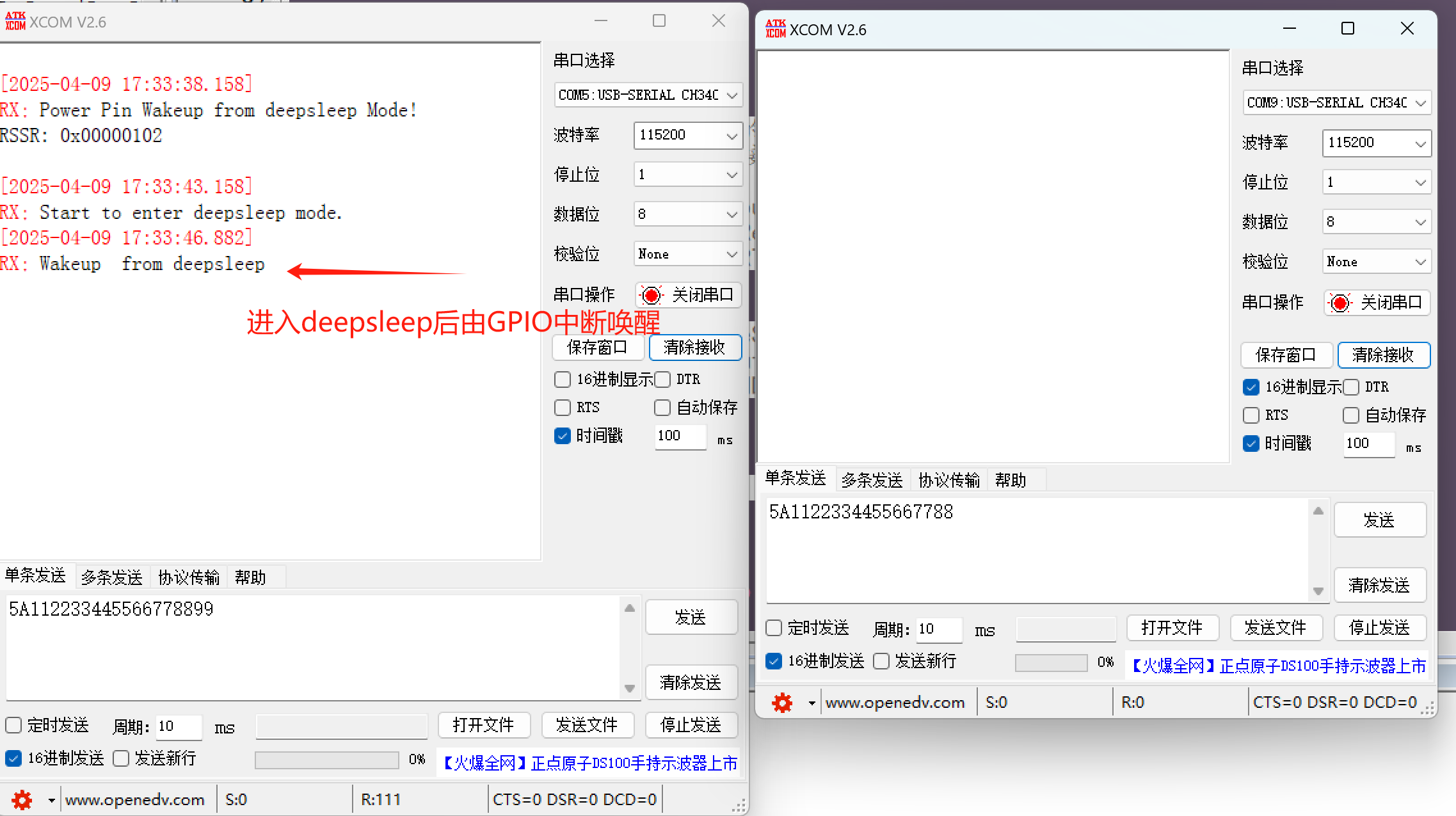

使用GPIO唤醒前不使用UART2收发数据（正常进入低功耗，并可以唤醒）：

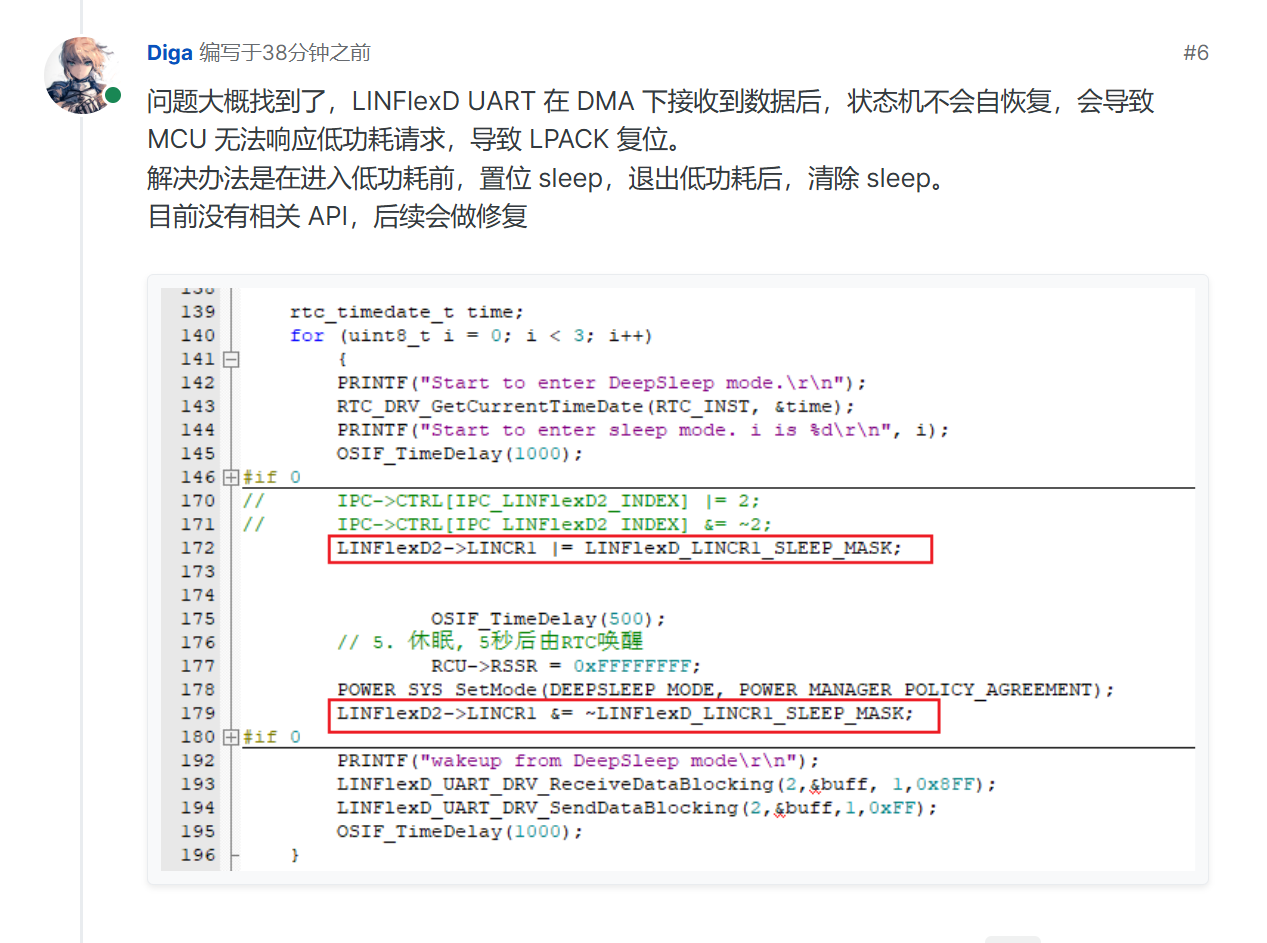

在尝试了各种deinit, abort, Release的API后都无果。把问题反馈给原厂，由李工推动，Diga D工大力支持下，终于找到了root cause

UART使用了DMA并有收发数据的动作，进入低功耗前要手动置LINFlexD_LINCR1_SLEEP_MASK标志位，退出后清除。如果串口还有待接收需要调用LINFlexD_UART_DRV_AbortReceivingData 函数
结合上次的问题，又可以总结一条debug的经验了：

把复杂的问题简单化，排查时要大体明白各个模块的作用，确定关联性后再做注释；
对不理解的操作需要保持怀疑，不然容易被带偏
不要把问题排查范围局限在已有的API里面，可以尝试在还可以试着手动调整一些你认为可疑的寄存器

水平有限，有问题请多多指教
