云途LE_etmr输入捕获介绍
GaoSheng Lv4
  2025-05-29 19:33:57   2025-05-29 20:55:43

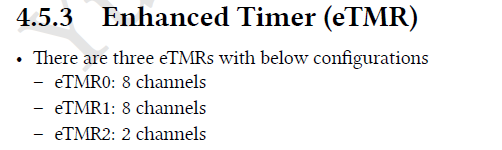

云途LE系列MCU，只需要单通道就可以实现信号的周期和占空比的捕获。其中有三个etmr模块，都是16位，通道个数8+8+2.每个etmr模块均可以用作输入捕获
当捕获事件发生时，需记录边沿处的etmr计数器值，在整个捕获过程完成后，将相应的计数器的值做减法，就可以得到捕获的周期和占空比

  1. 根据pinMux表选择pin脚，将期配置成输入捕获模式
  2. 使能etmr IPC时钟
  3. 配置etmr 时钟频率，选择时钟源和分频，eTmr默认使用fast bus clock
  4. 配置输入捕获的边沿以及数字滤波器，边沿有上升沿，下降沿和双边沿，当捕获信号的宽度小于滤波器的带宽时，就被忽略
  5. 配置捕获使用的eTmr计数器的最大值。建议：对于16位eTmr,最大值是0xffff

举例说明：如果使用 eTMR0 通道 1 来捕获，快速总线时钟 48MHz，分频选 48，则捕获时钟频率为 1MHz。假如捕获所得的计数器值是 1000，那么捕获到的信号周期就是 1 毫秒。因为 eTMR0 计数器是 16 位，最大值 0xFFFF，意味着通道1 有能力去捕获 65ms 宽度的 PWM 波。

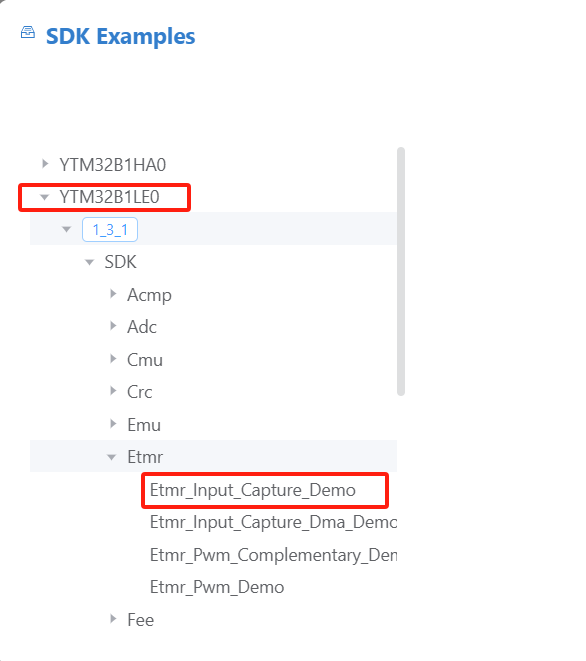

使用云途的YCT工具可以生成eTmr捕获demo->Etmr_Input_Capture_Demo
etmr时基配置：

1
2
3
4
5
6
7
8
etmr_user_config_t ETMR_CM_Config1={
    .etmrClockSource=eTMR_CLOCK_SOURCE_INTERNALCLK,//使用内部时钟（快速总线时钟）
    .etmrPrescaler=24,//设置分频器
    .debugMode=false,//调试模式下暂停，计数器停止计数
    .syncMethod=&ETMR_CM_Config1PwmSync,
    .outputTrigConfig=&ETMR_CM_Config1TrigConf,//输入捕获不需要触发器配置，此处可填 NULL
    .isTofIntEnabled=false， //禁止计数器溢出中断
};

输入捕获通用配置结构体

1
2
3
4
5
etmr_ic_param_t ETMR_IC_Config0={
    .numChannels=2,//捕获所用总通道数
    .countValue=65535,//捕获计数最大值
    .inputChConfig=ETMR_IC_Config0InputCh,//捕获通道具体参数
};

捕获通道参数结构体 ：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
etmr_ic_ch_param_t ETMR_IC_Config0InputCh[2]={
    {
        .hwChannelId=0,//输入通道编号
        .edge=eTMR_DUAL_EDGES, ///捕获边沿类型
        .measurementType=eTMR_PERIOD_MEASUREMENT,
        .filterSampleCounter=0,
        .filterSamplePeriod=0,
        .interruptEnable=true,
        .dmaEnable=false,
        .enableNotification=false,
        .channelsCallbacks=NULL,
        .channelsCallbacksParams=NULL,
    },
    {
        .hwChannelId=1,//输入通道编号
        .edge=eTMR_DUAL_EDGES,//捕获边沿类型
        .measurementType=eTMR_PERIOD_MEASUREMENT,
        .filterSampleCounter=0,
        .filterSamplePeriod=0,
        .interruptEnable=true,
        .dmaEnable=false,
        .enableNotification=false,
        .channelsCallbacks=NULL,
        .channelsCallbacksParams=NULL,
    },
};

获取eTmr的状态结构体中获取捕获结果：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
typedef struct
{
    etmr_clock_source_t etmrClockSource;                              /*!< Clock source used by eTMR counter 使用的时钟源 */
    uint32_t etmrSourceClockFrequency;                                /*!< The clock frequency is used for counting  时钟频率 */
    etmr_channel_state_t etmrChnMode[FEATURE_eTMR_CHANNEL_MAX_COUNT]; /*!< Mode of operation for eTMR 使用的操作模式*/
    uint32_t etmrPeriod;   /*!< This field is used only in PWM mode to store signal period PWM周期值，仅在PWM模式下有效 */
    uint32_t etmrModValue; /*!< This field is used only in input capture mode to store MOD value */
    etmr_pwm_update_option_t typeOfUpdate[FEATURE_eTMR_CHANNEL_MAX_COUNT]; /*!< Type of update for PWM update */
    etmr_pwm_align_mode_t alignMode[FEATURE_eTMR_CHANNEL_MAX_COUNT];       /*!< Align mode of PWM update */
    uint32_t dutyCycle[FEATURE_eTMR_CHANNEL_MAX_COUNT];                    /*!< Duty cycle of PWM update */
    uint32_t offset[FEATURE_eTMR_CHANNEL_MAX_COUNT];                       /*!< Offset of pulse for asymmetric mode */
    etmr_ic_measurement_type_t measurementType[FEATURE_eTMR_CHANNEL_MAX_COUNT]; /*!< Measurement type */
    etmr_ic_capture_edge_t captureEdge[FEATURE_eTMR_CHANNEL_MAX_COUNT];         /*!< Input capture edge */
    uint8_t icOvfCnt[FEATURE_eTMR_CHANNEL_MAX_COUNT][CAPTURE_COUNT];       /*!< eTMR channel capture overflow count */
    uint8_t icOvfCntTemp;                                                  /*!< eTMR overflow count */
    uint8_t icCnt[FEATURE_eTMR_CHANNEL_MAX_COUNT];            /*!< Count of enter into input capture interrupt */
    uint8_t icCapPol[FEATURE_eTMR_CHANNEL_MAX_COUNT][CAPTURE_COUNT];       /*!< eTMR channel capture polarity */
    uint32_t icCntVal[FEATURE_eTMR_CHANNEL_MAX_COUNT][CAPTURE_COUNT];      /*!< eTMR channel capture value */
    uint32_t measurementPeriod[FEATURE_eTMR_CHANNEL_MAX_COUNT];      /*!< Store period */
    uint32_t measurementPosPulseCnt[FEATURE_eTMR_CHANNEL_MAX_COUNT];            /*!< Positive pulse count value */
    uint32_t measurementNegPulseCnt[FEATURE_eTMR_CHANNEL_MAX_COUNT];            /*!< Negative pulse count value */
    uint32_t measurementCapCnt[FEATURE_eTMR_CHANNEL_MAX_COUNT];                 /*!< Store capture value */
    bool measurementComplete[FEATURE_eTMR_CHANNEL_MAX_COUNT]; /*!< eTMR input capture measurement complete signal */
    void *channelsCallbacksParams[FEATURE_eTMR_CHANNEL_MAX_COUNT];   /*!< The parameters of callback function 回调函数参数*/
    ic_callback_t channelsCallbacks[FEATURE_eTMR_CHANNEL_MAX_COUNT]; /*!< The callback function 回调函数*/
    bool enableNotification[FEATURE_eTMR_CHANNEL_MAX_COUNT]; /*!< The notification on the callback application  回调通知标志*/
} etmr_state_t;

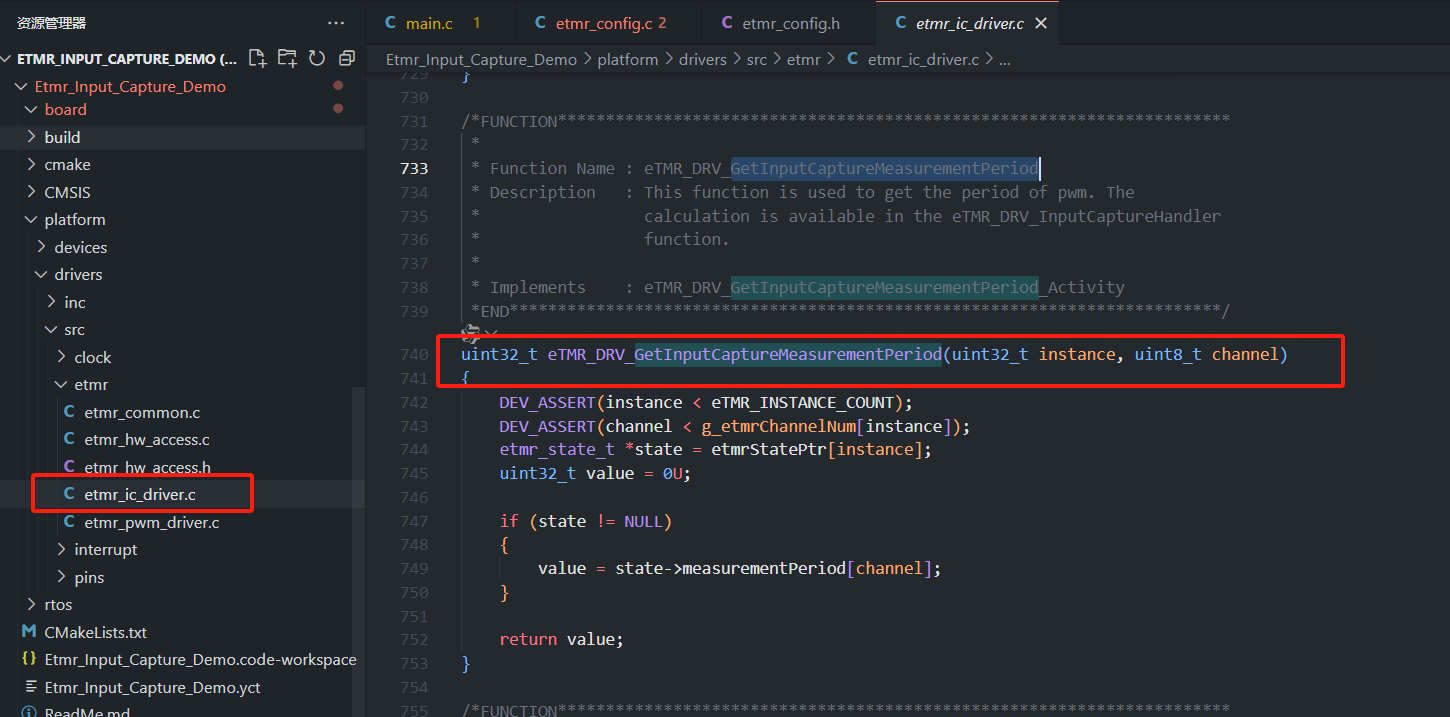

SDK 捕获相关函数可以在etmr_ic_driver.c找到

下面的 ECU_InCapGetValAndPol() 函数是使用示例，它调用了上面的某些函数，可以实现对输入信号周期和占空比的捕获，描述如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
void ECU_InCapGetValAndPol(uint32_t InCapNo, uint32_t *duty, uint32_t *period, uint8_t *firstcap_polarity)
{
uint8_t inputed_num;
uint8_t etmr_num, channel_sn;
uint8_t *firstcap_polarity_temp;
uint32_t *duty_temp, *period_temp;
duty_temp = duty;
period_temp = period;
firstcap_polarity_temp = firstcap_polarity;
/* 将 InCapNo 转换成 eTMR instance 号和捕获通道 ID */
inputed_num = InCapNo;
etmr_num = inputed_num / 8;
channel_sn = inputed_num % 8;
/* 检查整个信号的捕获过程有没有完成 */
if(etmrStatePtr[etmr_num]->measurementComplete)
{
    /* 清捕获完成标志 */
    etmrStatePtr[etmr_num]->measurementComplete = false;
    /* 读取捕获的信号占空比 */
    *duty_temp = eTMR_DRV_GetInputCaptureMeasurementDuty(etmr_num, channel_sn);
    /* 读取捕获的信号周期 */
    *period_temp = eTMR_DRV_GetInputCaptureMeasurementPeriod(etmr_num, channel_sn);
    /* 读取第一次捕获的信号极性 */
    *firstcap_polarity_temp = eTMR_DRV_GetInputCaptureFirstDutyLevelPol(etmr_num);
    /* 清捕获中断进入次数，为下一次整个信号的捕获做准备 */
    eTMR_DRV_ClearInputCaptureCount(etmr_num);
} }

补充一个YTM中的同步机制：

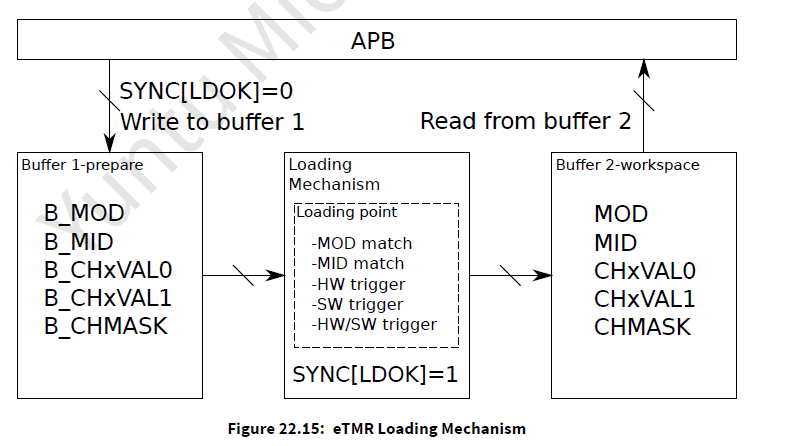

eTMR为一些同计数相关的寄存器设计了缓冲寄存器（Buffered Registers），或者被称为“影子寄存器”（Shadow Registers）。影子寄存器对用户来说是不可见的。当启用影子模式后（eTMR_SYNC[REGLD] != 0），用户通过APB总线向拥有影子寄存器的真实寄存器中写数时，实际由硬件控制先写到影子寄存器中，当预设的同步触发信号到来之时，硬件自动将影子寄存器中的数值写入到实际的寄存器中生效。如下图所示。

https://mp.weixin.qq.com/s/b4z5IHIf_Wt7YAfEf8CmWQ
《AN0048_LE0_etmr_input_capture_zh_review》
