SPI数据寄存器地址查看

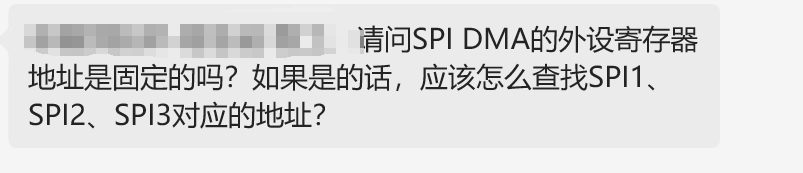

群里面有小伙伴问SPI对应的数据寄存器的地址在哪，怎么找？


对于初学者来说这个问题非常经典，本文介绍三种方式来找到想要的寄存器的地址

在UM手册里面查找

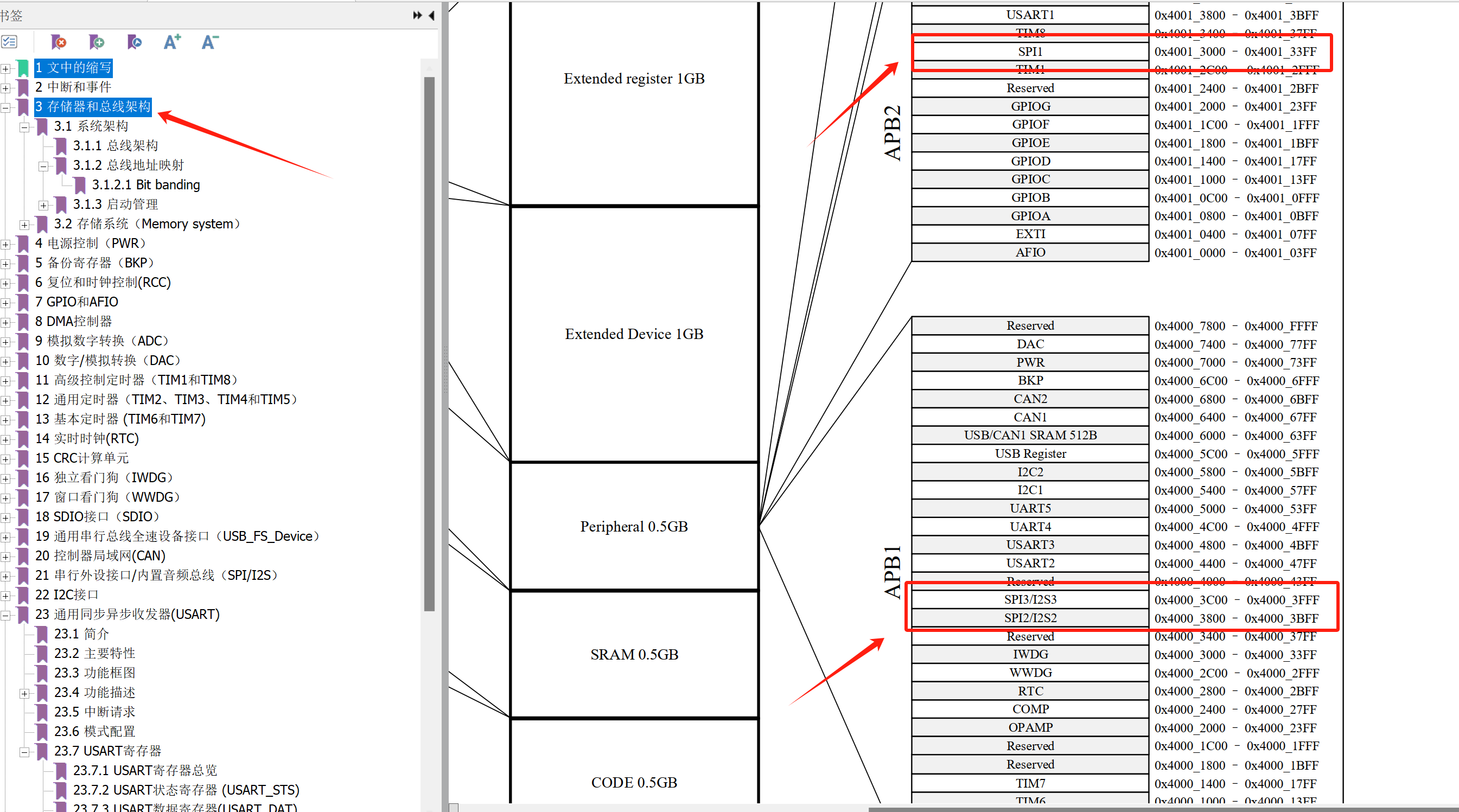

首先找到用户手册总线架构的章节：

上面截图可以看出来，SPI1是挂载在AP2总线上，SPI2,SPI3是挂载在APB1上
可以得到：

SPI1 寄存器地址就是 0x4001_3000 – 0x4001_33FF
SPI2 寄存器地址就是 0x4000_3800 – 0x4000_3BFF
SPI3 寄存器地址就是 0x4000_3C00 – 0x4000_3FFF

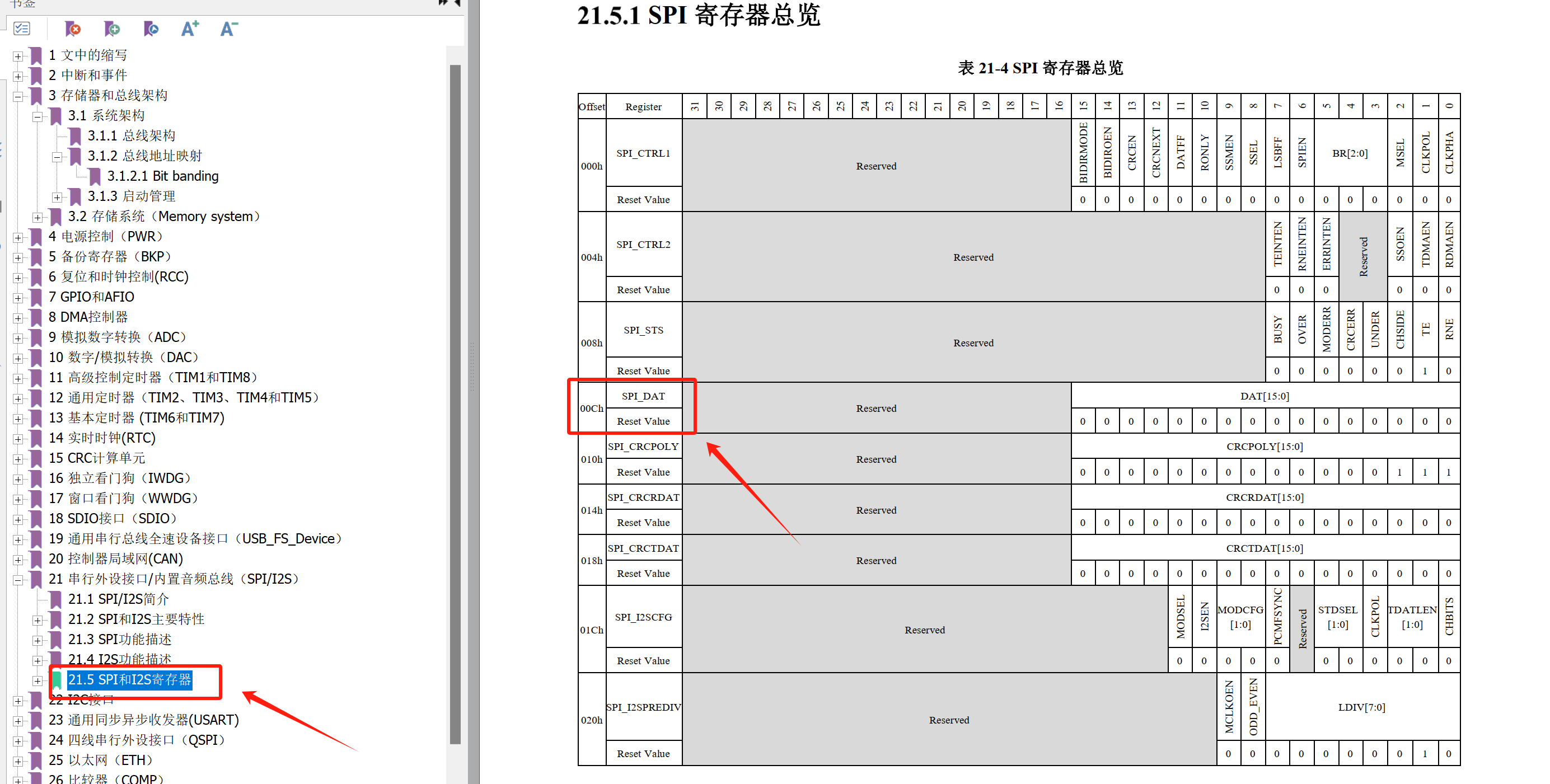

SPIx的基地址加上offset就是想要的寄存器的地址，以SPI_DAT为例
SPI1的SPI_DAT地址为0x4001_3000+0x0C == 0x4001_300C

debug时看外设寄存器地址

之前有提到过Keil的pack包里面有一个SVD文件，里面就包含了各个寄存器的位置（详细到寄存器的每个 BIT 位）

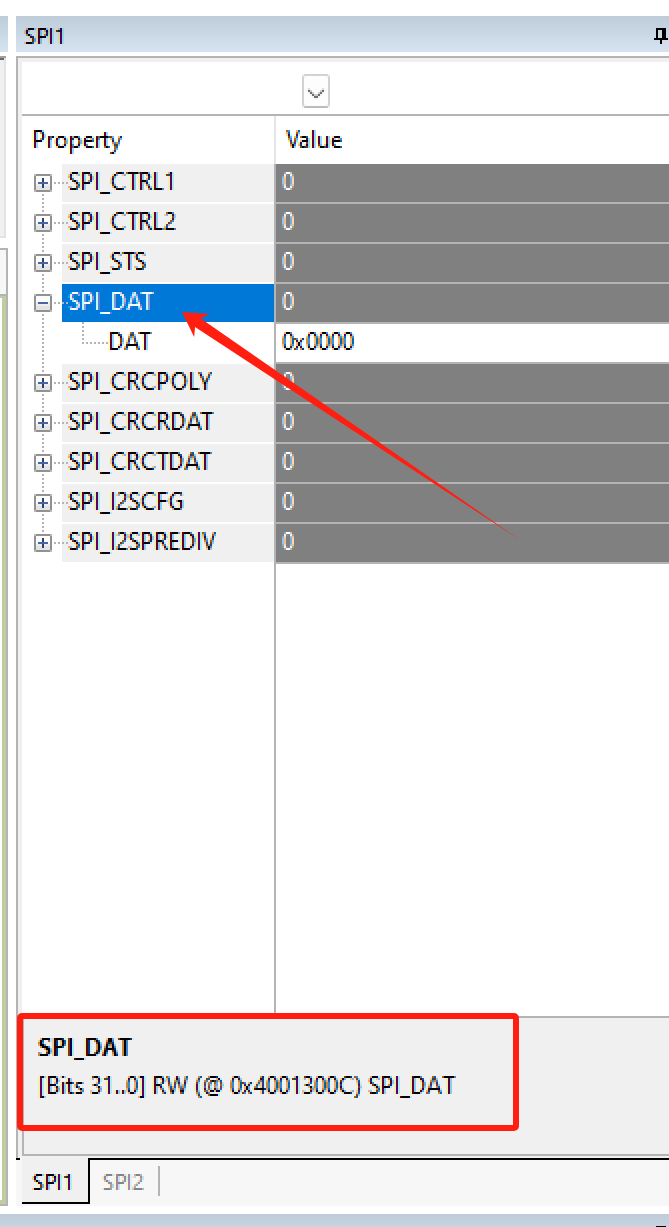

单击右边的外设寄存栏可以看到SPI_DAT的值：0x4001_300C，与之前计算的一致

通过库函数代码

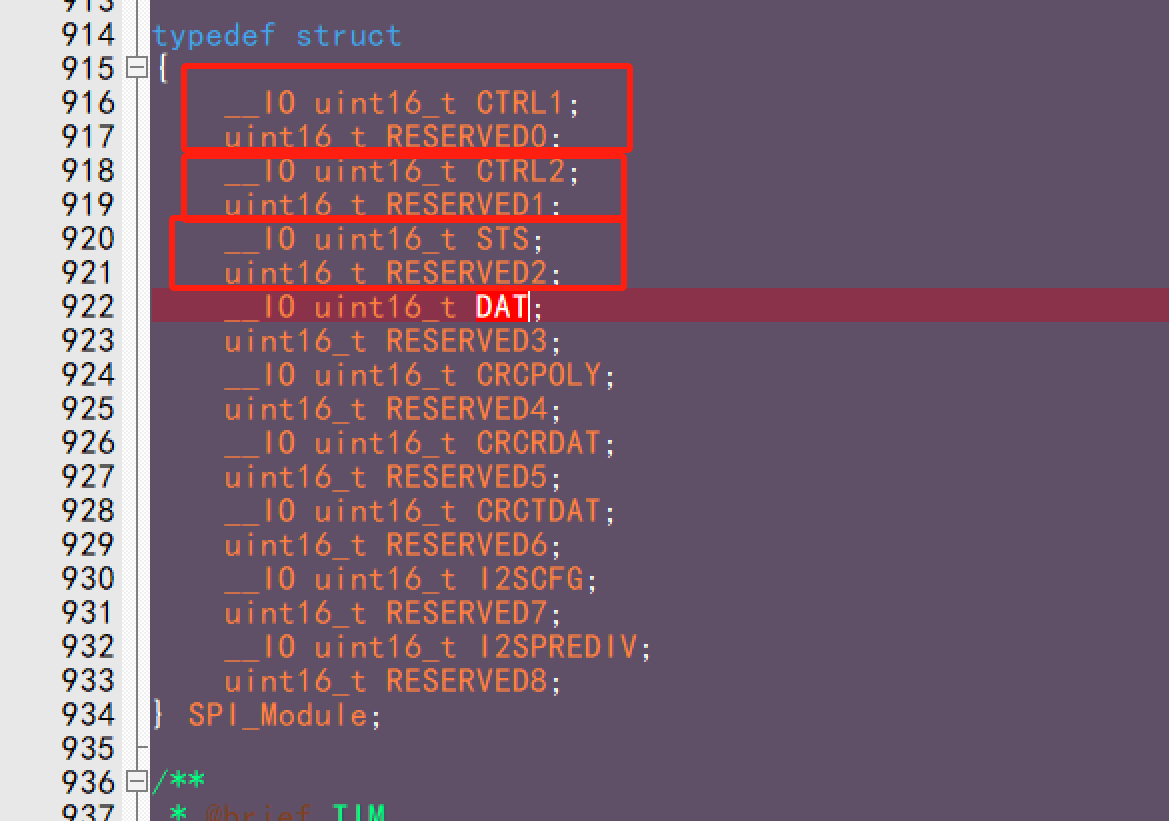

可以看到CTRL1、CTRL2…都是16位的，加上RESERVED空间也是16位的。
到SPI_DAT的偏移地址是(6*16)/8 == 12 == 0x0Ch

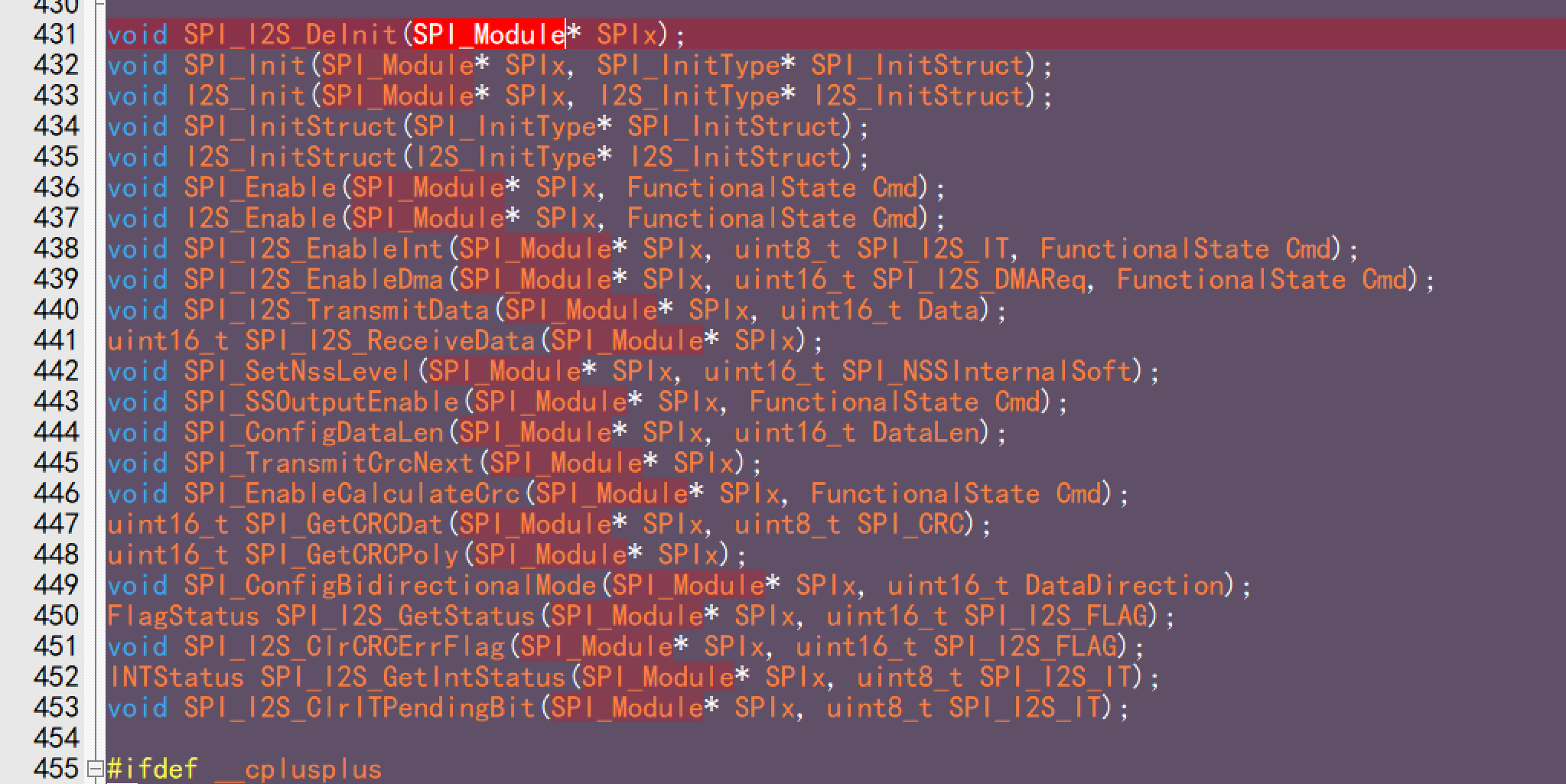

可能有人会问，怎么知道要去看SPI_Module这个结构体呢,打开spi driver.h可以看到：

几乎是清一色的对SPI_Module的操作，不难猜到SPI_Module和SPI寄存器之间的对应关系

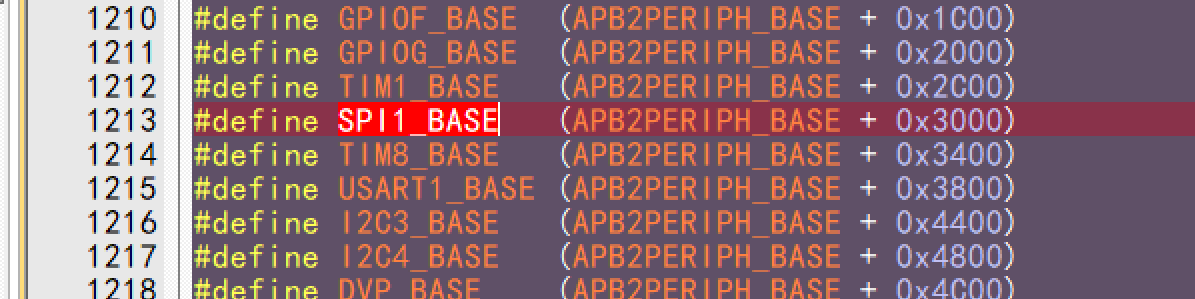

再加上SPI1的基地址

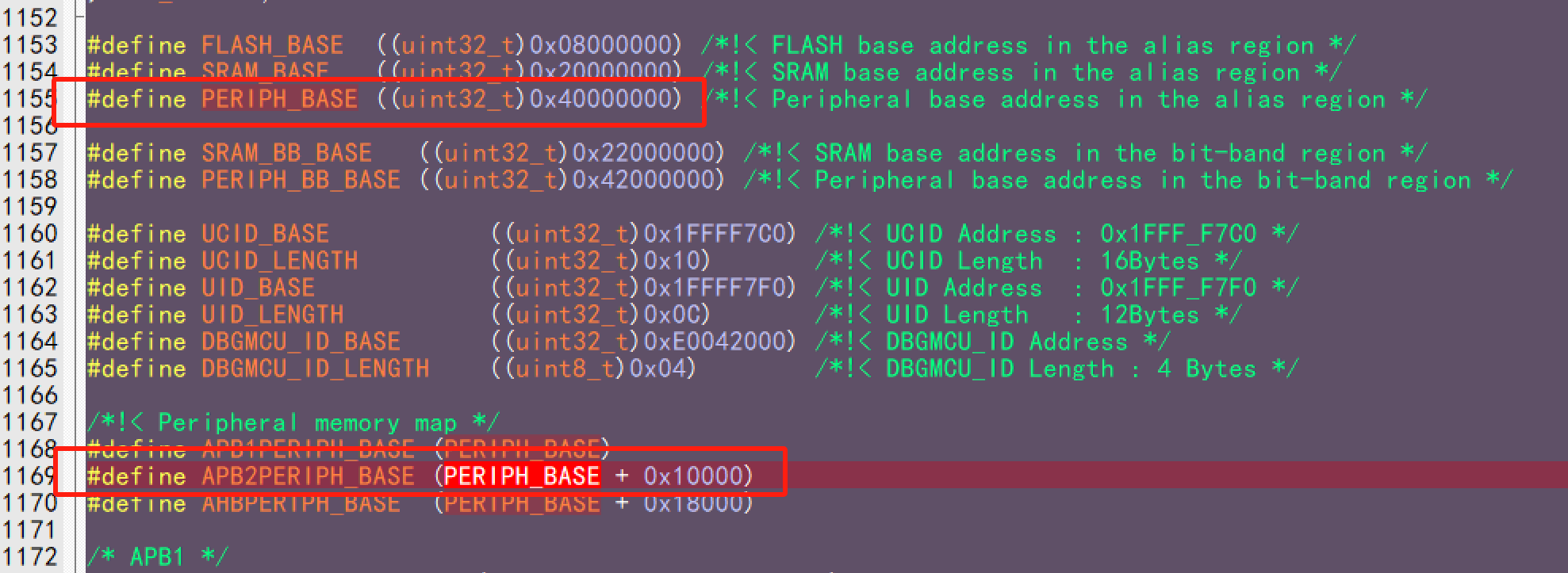

PERIPH_BASE+APB2PERIPH_BASE+SPI1_BASE+SPI(offset)这样也能得到SPI_DAT的地址
