亚秒闹钟配置参数详解

有小伙伴在问RTC如何配置亚秒闹钟的参数。这个问题其实非常有价值，本文会做一个相对详尽的讲解。

亚秒闹钟用在什么地方？

需要用到周期性唤醒的场合，几十毫秒或者几百毫秒的唤醒间隔。有些MCU没有LPTIM（低功耗定时器），如果对精度要求不高，RTC的亚秒闹钟可以很好的胜任

什么是亚秒

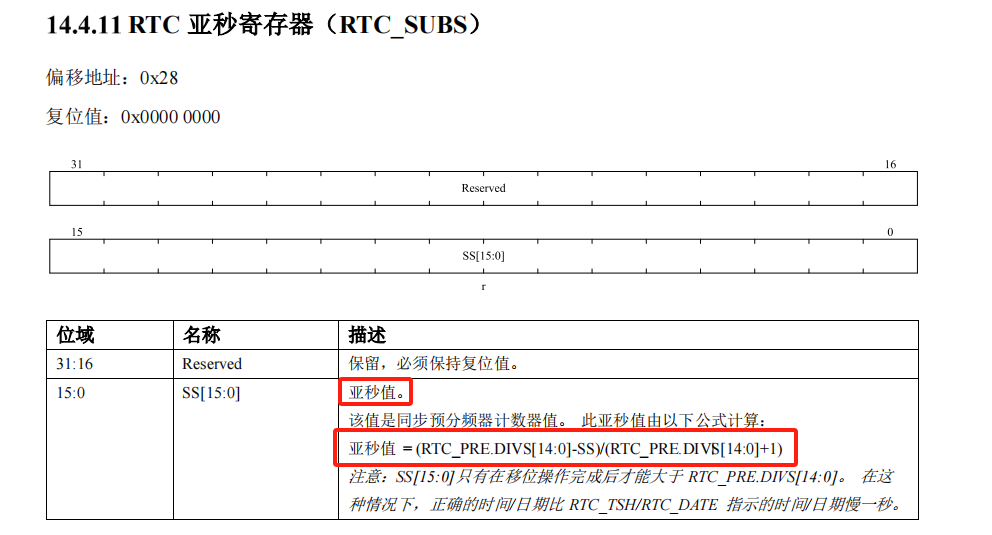

这里看到，亚秒并不是一个固定的时间间隔，它的分辨率由同步预分频器RTC_PRE –〉DIVS[14:0]决定。
通常情况下，如果使用的是LSE（32,768K）的时钟源

1 2	SynchPrediv = 0xFF; // 32.768KHz AsynchPrediv = 0x7F; // value range: 0-7F

根据上面的公式可以知道，此时亚秒的分辨率为(1/(255+1))秒，即亚秒记数器每记一个脉冲值为3.9ms。这个值非常重要，请务必注意。

1 2	//@brief Configure the RTC AlarmA/B Subseconds value and mask.* void RTC_ConfigAlarmSubSecond(uint32_t RTC_Alarm, uint32_t RTC_AlarmSubSecondValue, uint32_t RTC_AlarmSubSecondMask);

第一个参数是你RTC_AlarmA/B，第二个参数是亚秒的数值，第三个参数是亚秒的掩码。

为了便于理解，这里插入一个简单的数学题：
如果固定住一个十进制的数的个位，比如固定个位为5，那么可以知道，每一个“个位”与其相同的数之间都是相差10.
例如15、25、35、45…
如果固定住一个十进制的数的个位和十位，比如固定为34，能知道，每一个“个位和十位”与其相同的数之间都是相差100.
例如134、234、334、434…

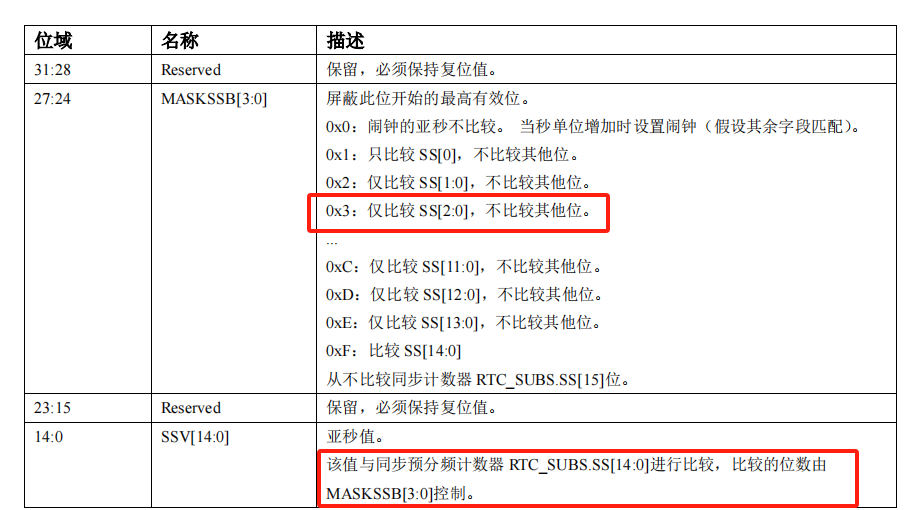

再回到二进制,看RTC_ConfigAlarmSubSecond的第三个参数“RTC_AlarmSubSecondMask”

*     @arg RTC_SUBS_MASK_SS14_1 SS[14:1] are don't care in Alarm comparison.
*                                         Only SS[0] is compared
*     @arg RTC_SUBS_MASK_SS14_2 SS[14:2] are don't care in Alarm comparison.
*                                          Only SS[1:0] are compared
*     @arg RTC_SUBS_MASK_SS14_3 SS[14:3] are don't care in Alarm comparison.
*                                          Only SS[2:0] are compared
*     @arg RTC_SUBS_MASK_SS14_4 SS[14:4] are don't care in Alarm comparison.
*                                          Only SS[3:0] are compared
*     @arg RTC_SUBS_MASK_SS14_5 SS[14:5] are don't care in Alarm comparison.
*                                          Only SS[4:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_6 SS[14:6] are don't care in Alarm comparison.
*                                          Only SS[5:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_7 SS[14:7] are don't care in Alarm comparison.
*                                          Only SS[6:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_8 SS[14:8] are don't care in Alarm comparison.
*                                          Only SS[7:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_9 SS[14:9] are don't care in Alarm comparison.
*                                          Only SS[8:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_10 SS[14:10] are don't care in Alarm comparison.
*                                          Only SS[9:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_11 SS[14:11] are don't care in Alarm comparison.
*                                          Only SS[10:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_12 SS[14:12] are don't care in Alarm comparison.
*                                          Only SS[11:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_13 SS[14:13] are don't care in Alarm comparison.
*                                          Only SS[12:0] are compared.
*     @arg RTC_SUBS_MASK_SS14_14 SS[14] is don't care in Alarm comparison.
*                                          Only SS[13:0] are compared.
*     @arg RTC_SUBS_MASK_NONE SS[14:0] are compared and must match
*                                          to activate alarm.

以RTC_SUBS_MASK_SS14_7为例，它会匹配SS[6:0]，固定后7位

1	128 64 32 16 8 4 2 1

根据上面的经验可以知道，每一个被固定后7位的二进制，都是相差128的记数脉冲
即相差128*（3.9ms）== 499.2ms 约等于500ms

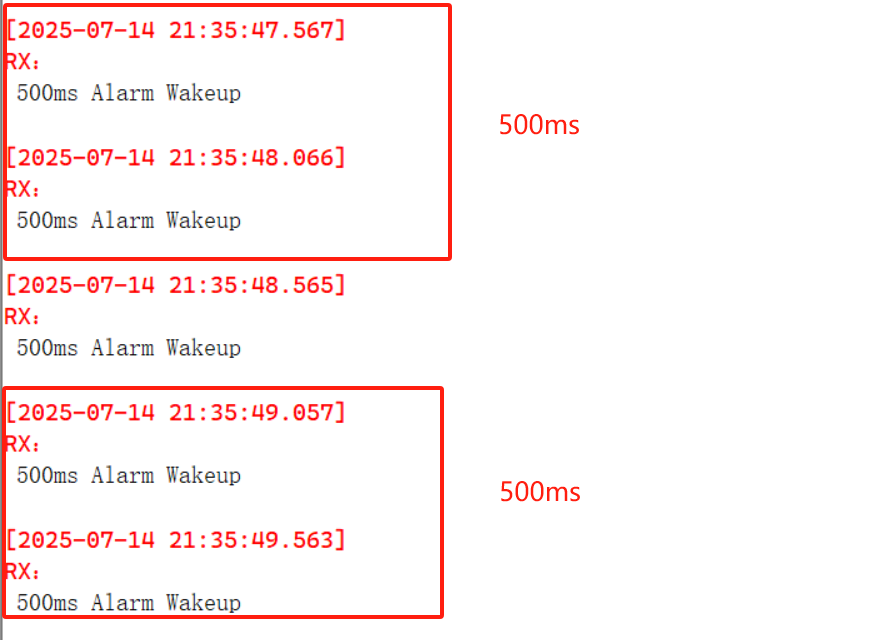

实际测试结果与预期相符。
到这里我们似乎忘记了第二个参数“RTC_AlarmSubSecondValue”，实际上这个确实不会影响亚秒闹钟的周期，到第三个参数选定时，周期就已经被确定下来了。这个参数就可以理解成是上面数据题上面被提到的实际被固定的数.我们只关心它固定了多少位，至于它实际固定了什么，这并不重要。

如果选择RTC_SUBS_MASK_SS14_5，即匹配SS[4:0],第二个参数随意填了一个2025

1	128 64 32 16 8 4 2 1

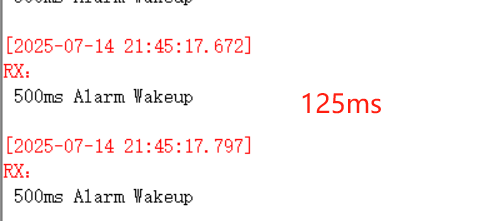

32*(3.9ms) == 124.8ms

1	RTC_ConfigAlarmSubSecond(RTC_A_ALARM, 2025, RTC_SUBS_MASK_SS14_5);

由此我们可以得到下面这个表格：

掩码定义	实际比较位	固定位数 N	周期 ≈ N×3.9ms
`RTC_SUBS_MASK_SS14_7`	`SS[6:0]`	7	≈ 499.2ms
`RTC_SUBS_MASK_SS14_6`	`SS[5:0]`	6	≈ 249.6ms
`RTC_SUBS_MASK_SS14_5`	`SS[4:0]`	5	≈ 124.8ms
`RTC_SUBS_MASK_SS14_3`	`SS[2:0]`	3	≈ 31.2ms
`RTC_SUBS_MASK_SS14_X`	`SS[X-1:0]`	X	≈ X×3.9ms

可以观察到由于都不能整除，所以这种方法只适合对精度要求不高的场景。不过这个API的参数配置还是非常有趣的。水平有限，如有疏漏，还请指正。
