开源按键组件BitsButton介绍

继MultiButton之后，发现了一个更加全能强大、小而美的按键组件：BitsButton
https://github.com/530china/BitsButton

该组件有一个不错的创新点，使用位序列记录按键状态，1代表按下，0代表松开。使你能够按键的整个生命周期
支持单键、组合键（如Ctrl+C）和复杂按键序列（如单击→长按→双击）

键值	说明
0b0	未按下
0b010	单击
0b01010	双击
0b01010...n	n 连击
0b011	长按开始
0b0111	长按保持
0b01110	长按结束
0b01011	短按然后长按
0b0101011	双击然后长按
0b01010..n11	n 连击然后长按

目前BitsButton已经支持

• 基础按键检测功能；
• 合按键支持；
• 按键结果高性能缓冲区支持；
• 按键模拟器Window环境支持；
• 按键模拟器Linux/macOS环境支持；

移植流程

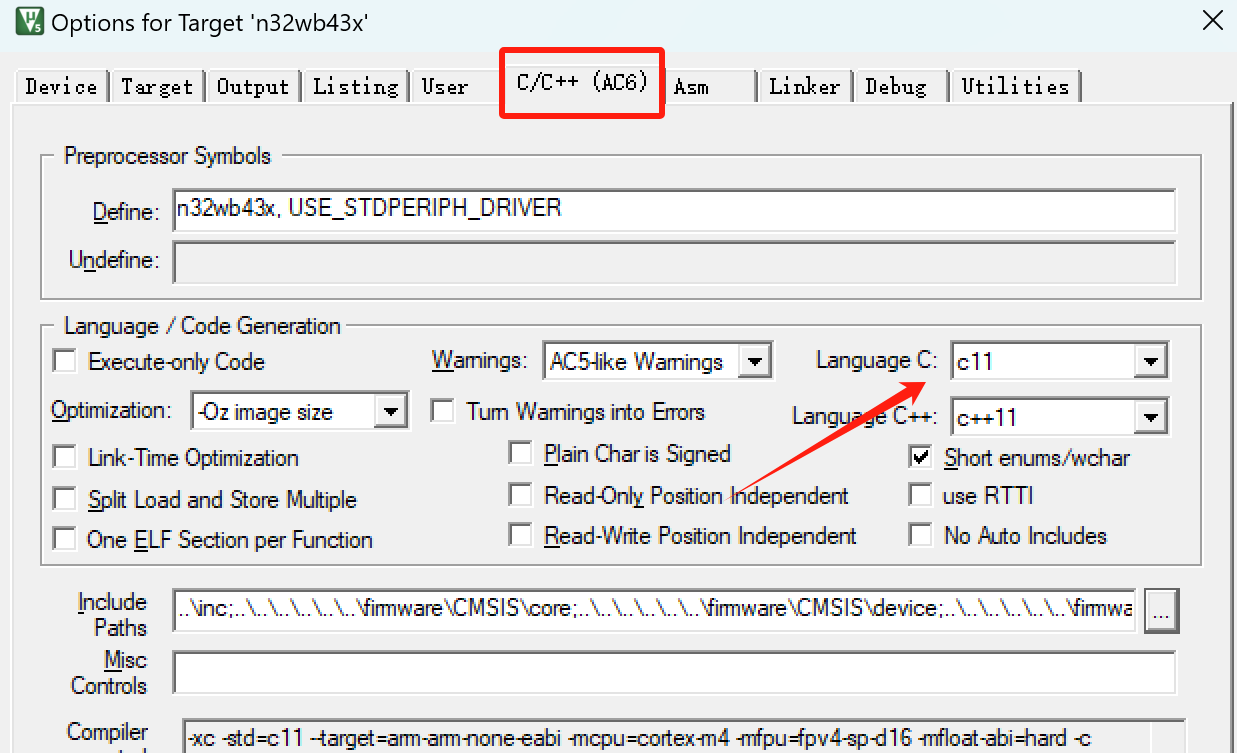

1.将编译器选为C11标准
此处选择AC6

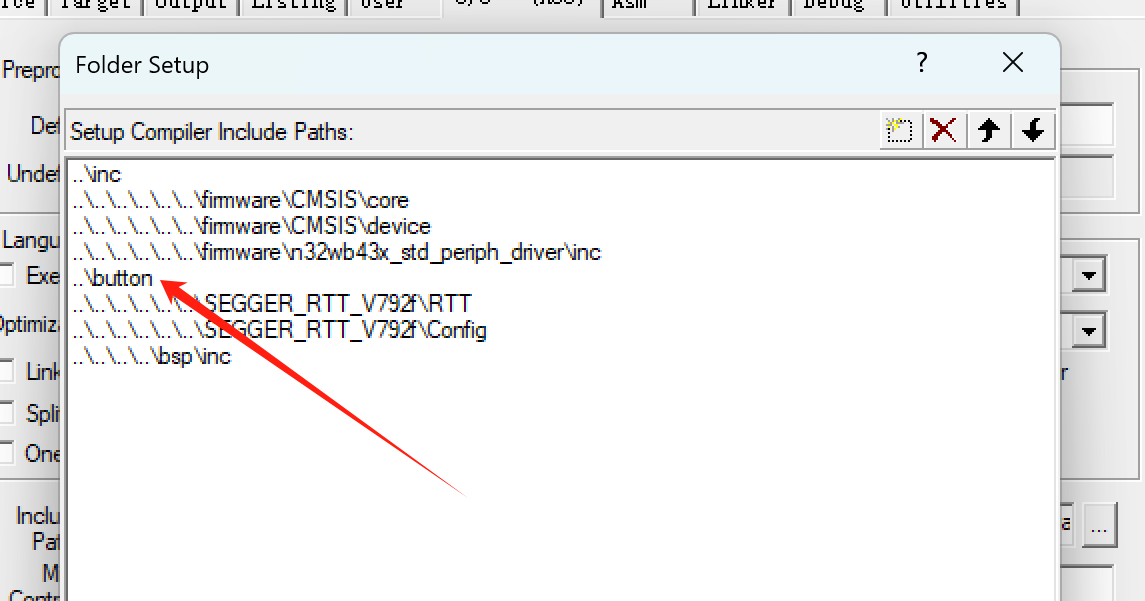

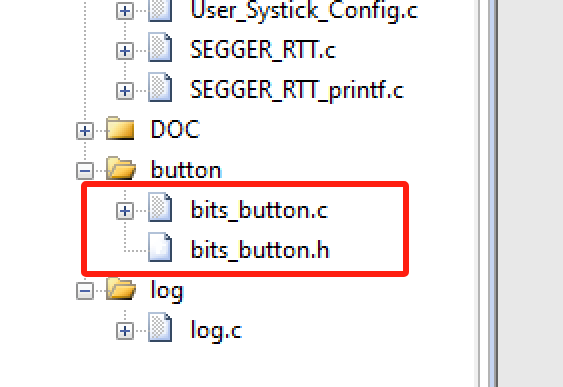

2.将bits_button.c和bits_button.h添加到工程
这里以keil为例：

3.将examples/example_poll.c里面的内容复制到你的Main.c

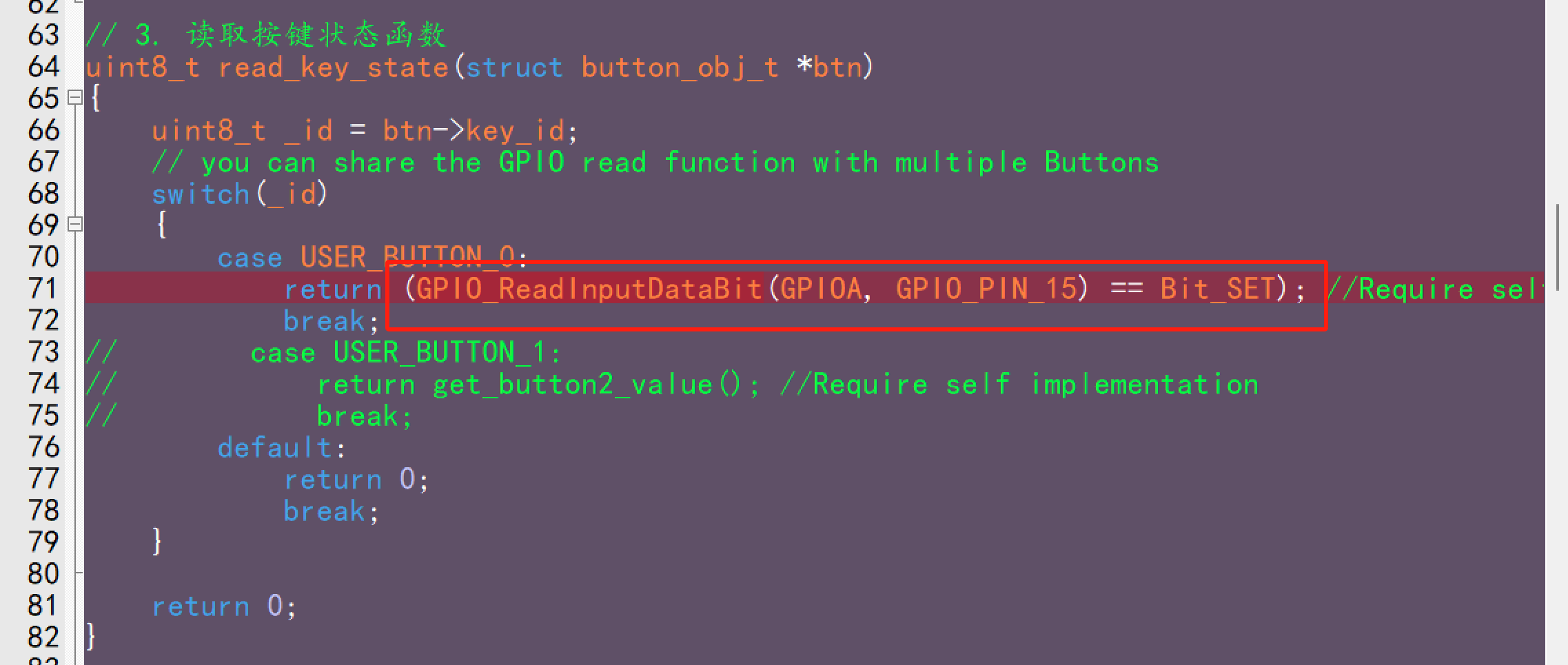

（1）根据你的MCU调整read_key_state函数里面获取按键（IO口）状态的函数

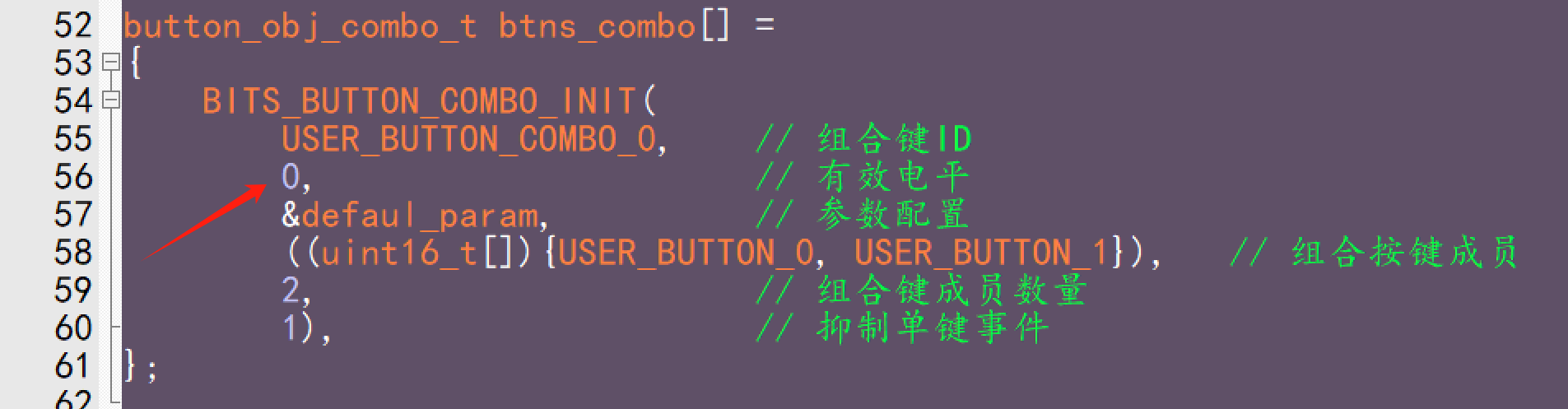

（2）配置按键按下状态的电平：

(3) 按键初始化

bits_button_init(btns, ARRAY_SIZEhexos), btns_combo, ARRAY_SIZE(btns_combo), read_key_state, NULL, my_log_printf)

（4）5ms周期性调用bits_button_ticks()，选择常规的定时器TIMER或者SYStick中断都行，这里选择SysTick_Handler

void SysTick_Handler(void)
{
		bits_button_ticks();
}

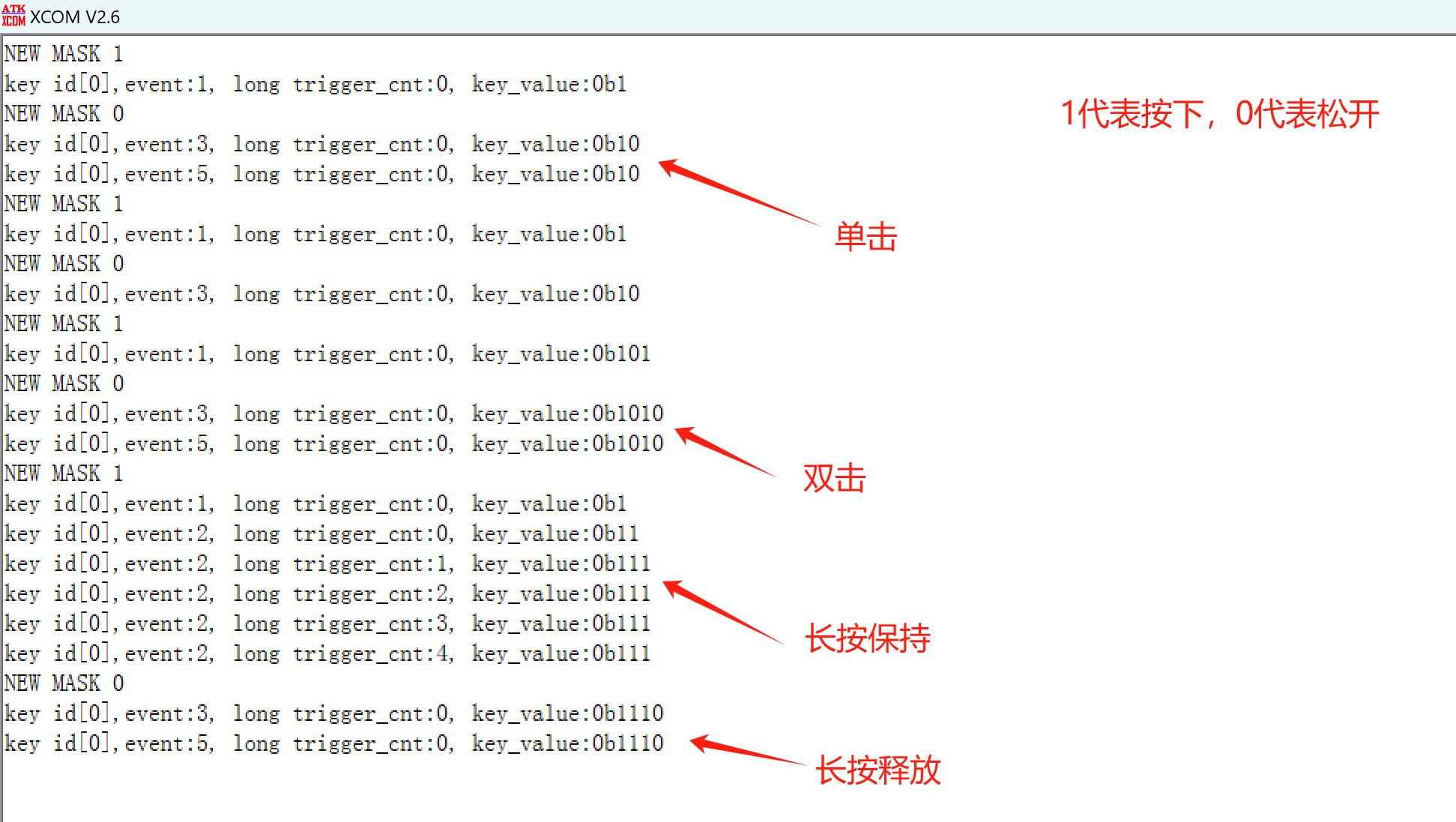

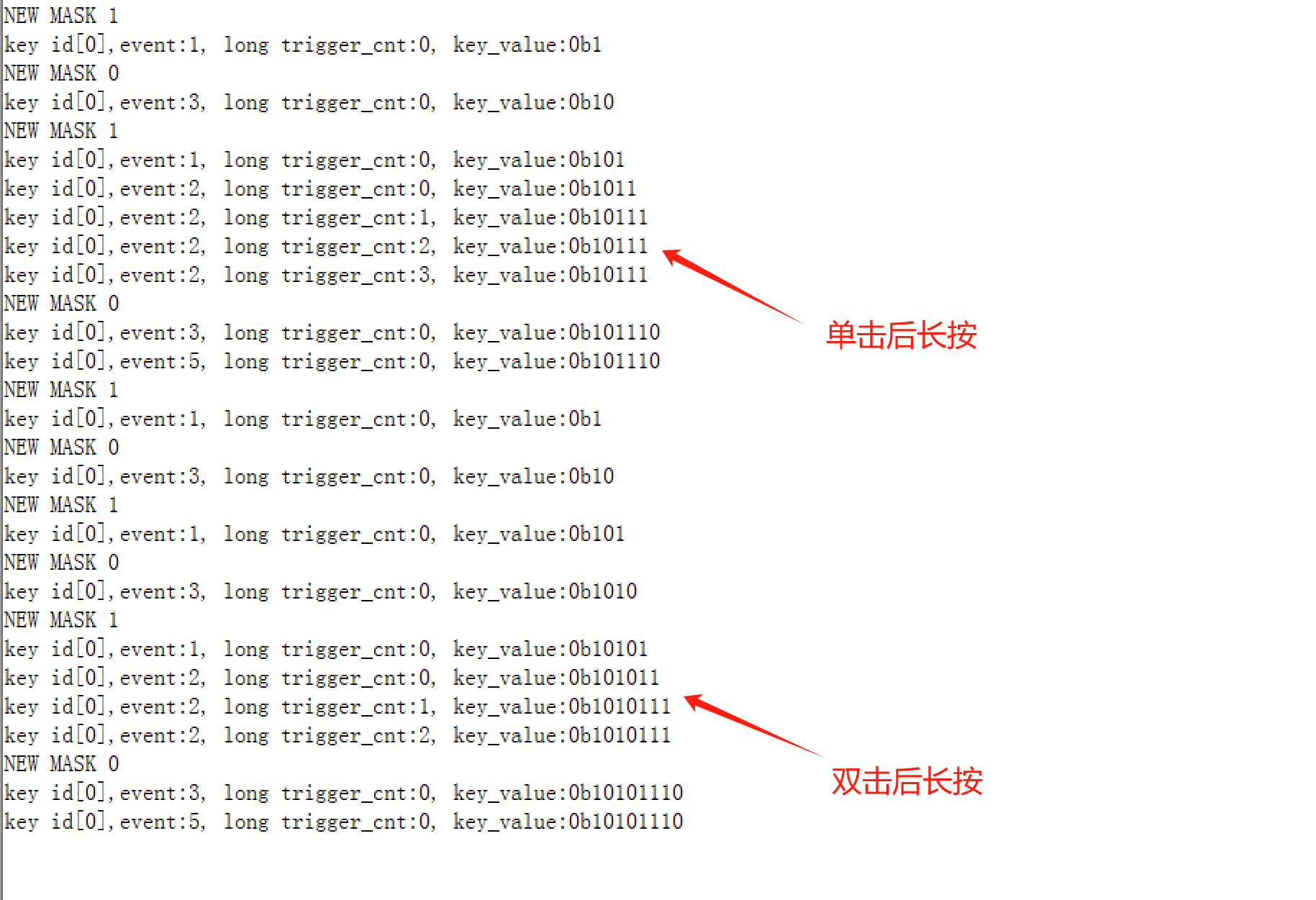

测试情况：

下面是完整的代码：

#include "main.h"
#include "log.h"
#include <stdint.h>
#include "User_Systick_Config.h"
#include "bits_button.h"
#include <stdio.h>
#include <signal.h>
#include <stdlib.h>
#include "SEGGER_RTT.h"

typedef enum
{
    USER_BUTTON_0 = 0,
    USER_BUTTON_1,
    USER_BUTTON_2,
    USER_BUTTON_3,
    USER_BUTTON_4,
    USER_BUTTON_5,
    USER_BUTTON_6,
    USER_BUTTON_7,
    USER_BUTTON_8,
    USER_BUTTON_9,
    USER_BUTTON_INVALID,
    USER_BUTTON_MAX,

    USER_BUTTON_COMBO_0 = 0x100,
    USER_BUTTON_COMBO_1,
    USER_BUTTON_COMBO_2,
    USER_BUTTON_COMBO_3,
    USER_BUTTON_COMBO_MAX,
} user_button_t;

// 2. 定义按键参数、单按键实例、组合按键实例
static const bits_btn_obj_param_t defaul_param = {.long_press_period_triger_ms = BITS_BTN_LONG_PRESS_PERIOD_TRIGER_MS,
                                                  .long_press_start_time_ms = BITS_BTN_LONG_PRESS_START_TIME_MS,
                                                  .short_press_time_ms = BITS_BTN_SHORT_TIME_MS,
                                                  .time_window_time_ms = BITS_BTN_TIME_WINDOW_TIME_MS};
button_obj_t btns[] =
{
    BITS_BUTTON_INIT(USER_BUTTON_0, 0, &defaul_param),
    BITS_BUTTON_INIT(USER_BUTTON_1, 1, &defaul_param),
    // BITS_BUTTON_INIT(USER_BUTTON_2, 1, &defaul_param),
};

button_obj_combo_t btns_combo[] =
{
    BITS_BUTTON_COMBO_INIT(
        USER_BUTTON_COMBO_0,    // 组合键ID
        0,                      // 有效电平
        &defaul_param,          // 参数配置
        ((uint16_t[]){USER_BUTTON_0, USER_BUTTON_1}),   // 组合按键成员
        2,                      // 组合键成员数量
        1),                     // 抑制单键事件
};

// 3. 读取按键状态函数
uint8_t read_key_state(struct button_obj_t *btn)
{
    uint8_t _id = btn->key_id;
    // you can share the GPIO read function with multiple Buttons
    switch(_id)
    {
        case USER_BUTTON_0:
            return (GPIO_ReadInputDataBit(GPIOA, GPIO_PIN_15) == Bit_SET); //Require self implementation
            break;
//        case USER_BUTTON_1:
//            return get_button2_value(); //Require self implementation
//            break;
        default:
            return 0;
            break;
    }

    return 0;
}

void SysTick_Handler(void)
{
		bits_button_ticks();
}


/**
 * @brief  Inserts a delay time.
 * @param count specifies the delay time length.
 */
void Delay(uint32_t count)
{
    for (; count > 0; count--)
        ;
}


void KeyInputExtiInit(GPIO_Module* GPIOx, uint16_t Pin)
{
    GPIO_InitType GPIO_InitStructure;
    EXTI_InitType EXTI_InitStructure;
    NVIC_InitType NVIC_InitStructure;

    /* Enable the GPIO Clock */

		RCC_EnableAPB2PeriphClk(RCC_APB2_PERIPH_GPIOA | RCC_APB2_PERIPH_AFIO, ENABLE);

		GPIO_InitStruct(&GPIO_InitStructure);
		GPIO_InitStructure.Pin        = Pin;
		GPIO_InitStructure.GPIO_Pull    = GPIO_Pull_Up;
		GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Input;
		GPIO_InitPeripheral(GPIOx, &GPIO_InitStructure);

}

// 4. 日志函数（可选）
int my_log_printf(const char* format, ...) {

    va_list args;
    va_start(args, format);
    int result = vprintf(format, args);
    va_end(args);

    return result;
}

/**
 * @brief  Main program.
 */
int main(void)
{
    // 5. 按键初始化；
    bits_button_init(btns, ARRAY_SIZE(btns), btns_combo, ARRAY_SIZE(btns_combo), read_key_state, NULL, my_log_printf);

    //make the timer invoking the button_ticks() interval 5ms.
    //This function is implemented by yourself.
    // 6. 5ms周期性调用bits_button_ticks()
    //__timer_start(bits_button_ticks, 0, 5);

    /*SystemInit() function has been called by startup file startup_n32wb43x.s*/
	  log_init();
	  Systick_MS_Config(SystemCoreClock);
    //make the timer invoking the button_ticks() interval 5ms.
    //This function is implemented by yourself.

    /*Initialize key as external line interrupt*/
    KeyInputExtiInit(GPIOA, GPIO_PIN_15);


    while (1)
    {
        bits_btn_result_t result = {0};
        int32_t res = bits_button_get_key_result(&result);

        if(res == true)
        {
//            printf("id:%d, event:%d, key_value:%d, long press period trigger cnt:%d \r\n", result.key_id, result.event, result.key_value, result.long_press_period_trigger_cnt);
            // 可在此处进行按键结果处理，可参考example_callback.c中的bits_btn_result_cb()函数；
        }
	  }
}
/**
 * @}
 */
//int fputc(int ch, FILE* f)

//{

// if (ch == '\n') {

// SEGGER_RTT_PutChar(0, '\r');

// }

// SEGGER_RTT_PutChar(0, ch);

// return ch;

//}
