CmBacktrace(错误追踪库)应用介绍

关于HardFault调试方法可以移步至
https://dadeju.github.io/2025/04/19/HardFault%E5%B8%B8%E8%A7%81%E8%B0%83%E8%AF%95%E6%96%B9%E6%B3%95/
根据故障寄存器信息来定位故障原因及故障代码地址，虽然这样能解决一小部分问题，但是重复的、繁琐的分析过程也会耽误很多时间。而且对于一些复杂问题，只依靠代码地址是难以解决的，必须得还原错误现场的函数调用逻辑关系。虽然连接仿真器可以查看到的函数调用栈，但故障状态下是无法显示的

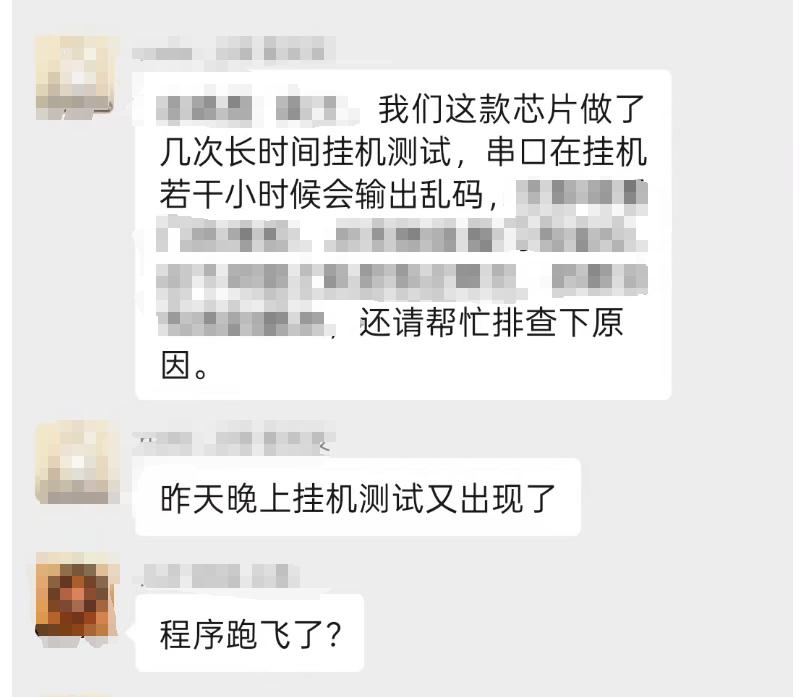

尤其是下面这种，极难复现的问题

使用CmBacktrace能够很好的应对这类场景，可以将错误信息输出到控制台上，CmBacktrace 输出的信息包括函数调用栈、故障诊断结果、堆栈、故障寄存器及产品固件信息，极大的提升了错误定位的效率及准确性。

移植过程

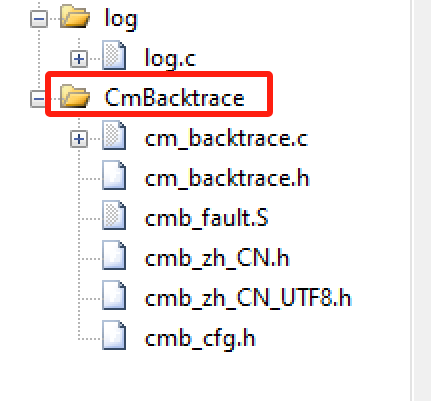

1.添加库文件到工程
把CmBacktrace项目文件download到本地https://github.com/armink/CmBacktrace

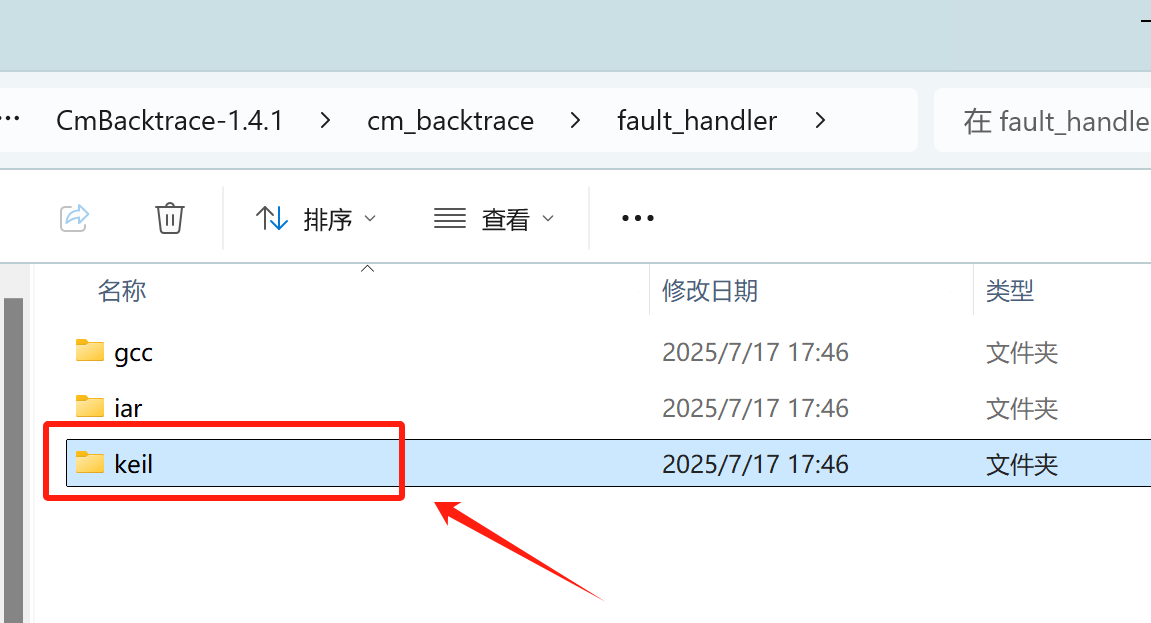

需要注意的是fault_handler目录下的cmb_fault.S文件需要和自己使用的平台对应

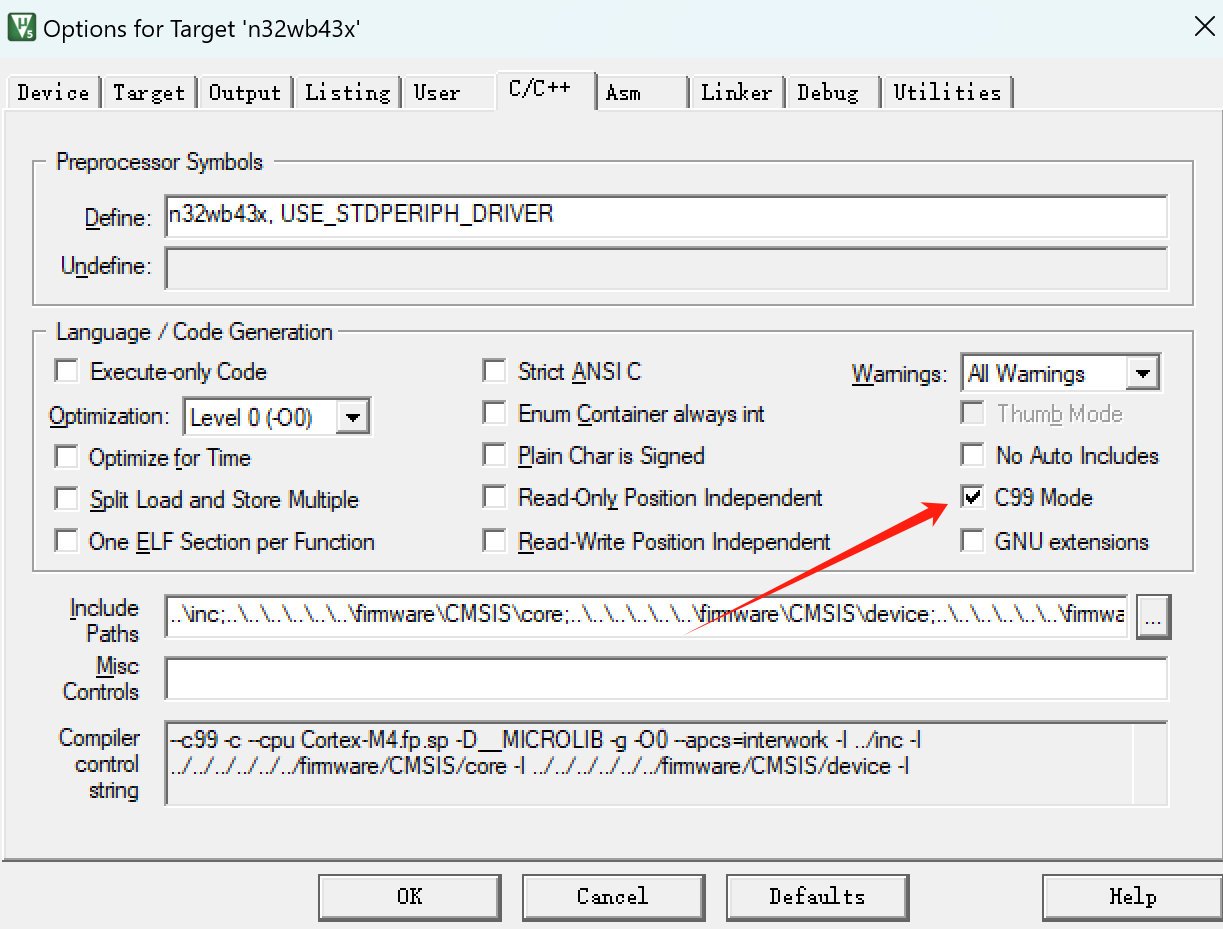

打开C99支持

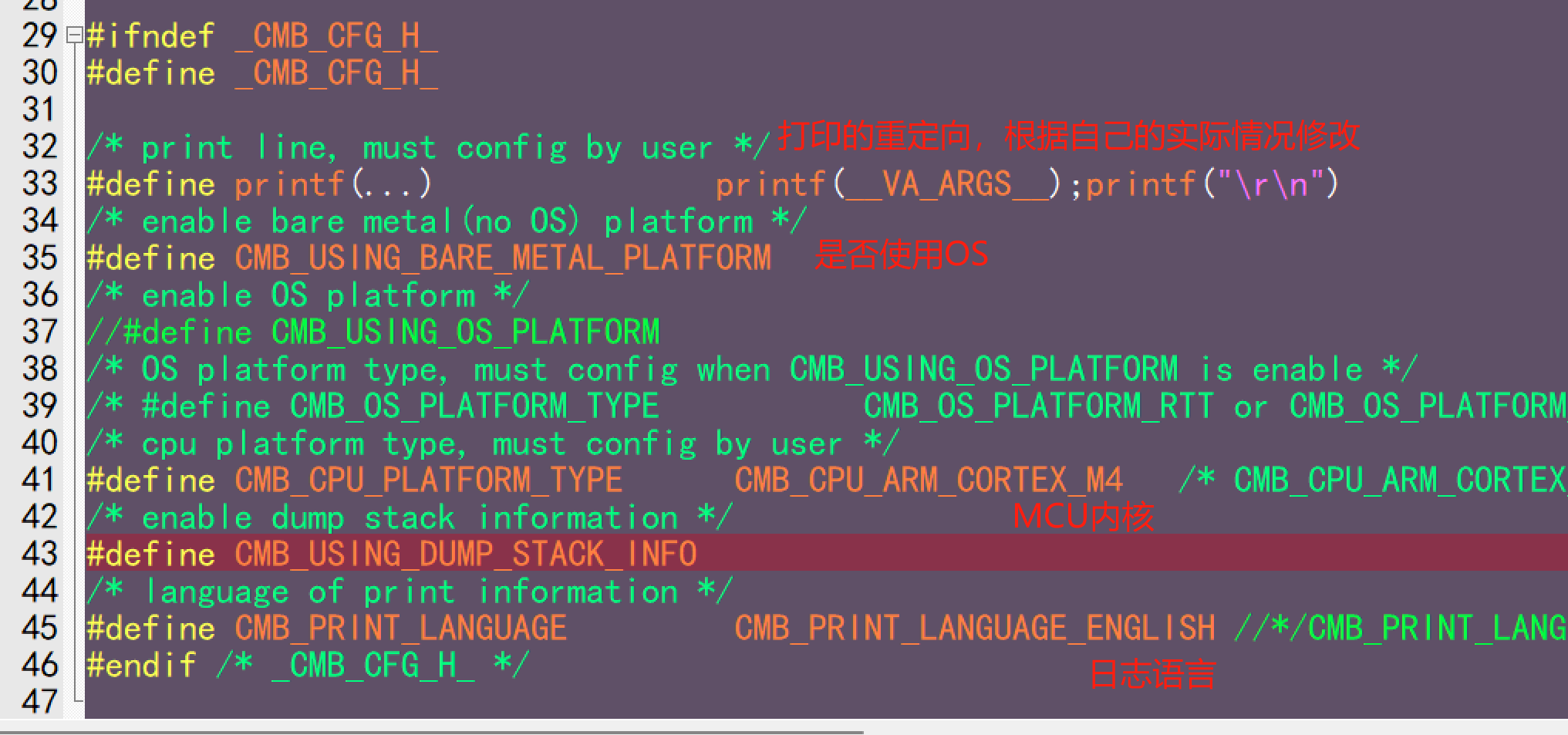

配置cmb_cfg.h文件

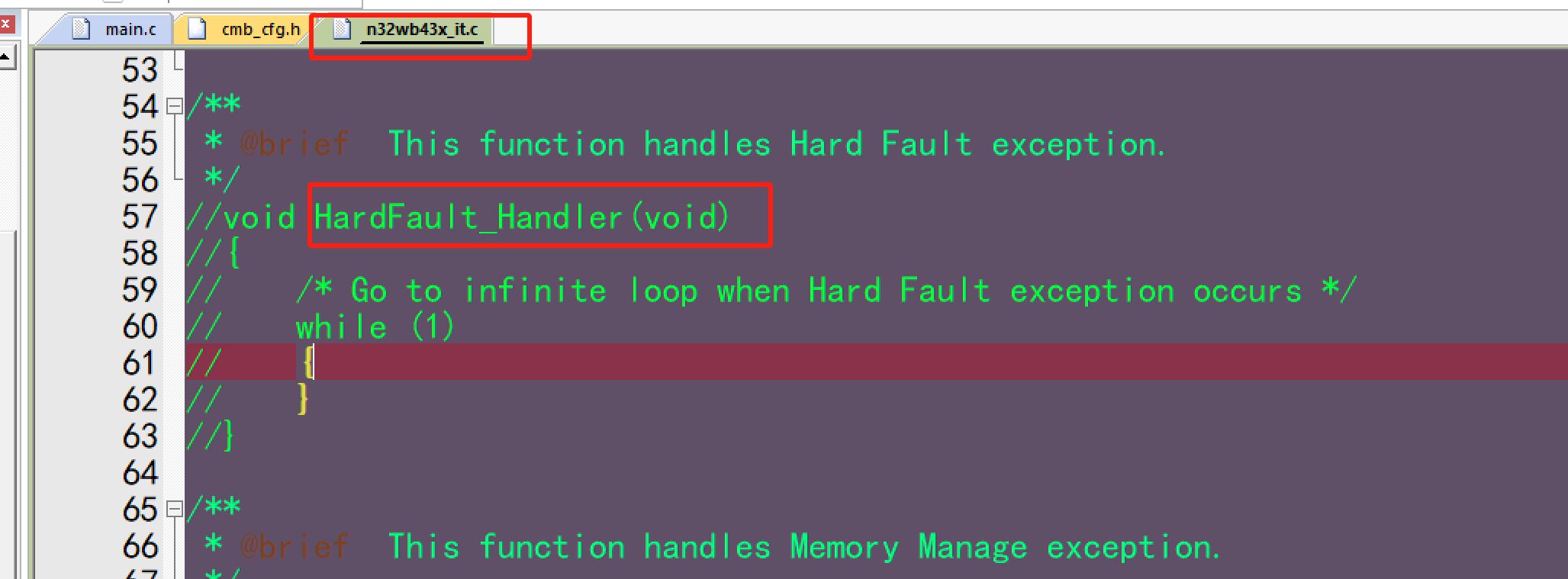

注释之前的HardFault_Handler函数

初始化cm_backtrace

cm_backtrace_init(“KeyInterrupt”, “V1.0”, “V1.0”);

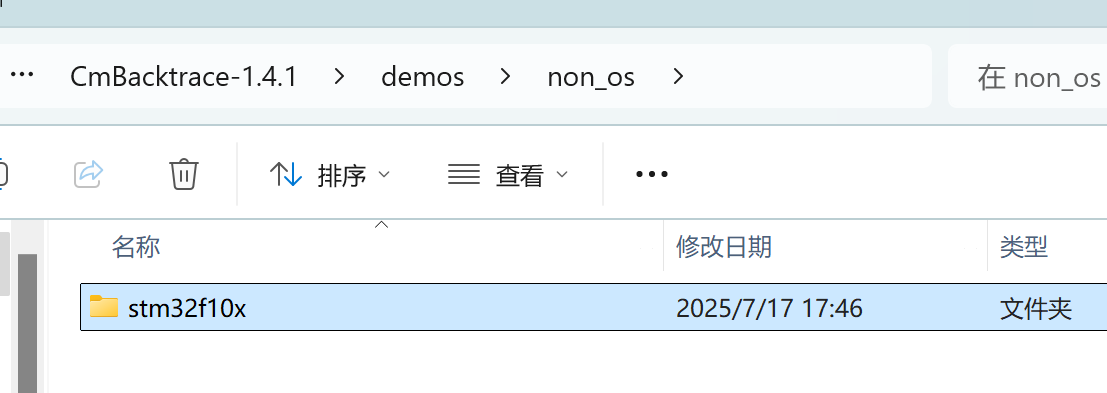

在\CmBacktrace-1.4.1\demos\non_os路径下找一个主动触发硬件错误的demo

void fault_test_by_div0(void) {
    volatile int * SCB_CCR = (volatile int *) 0xE000ED14; // SCB->CCR
    int x, y, z;

    *SCB_CCR |= (1 << 4); /* bit4: DIV_0_TRP. */

    x = 10;
    y = 0;
    z = x / y;
    printf("z:%d\n", z);
}

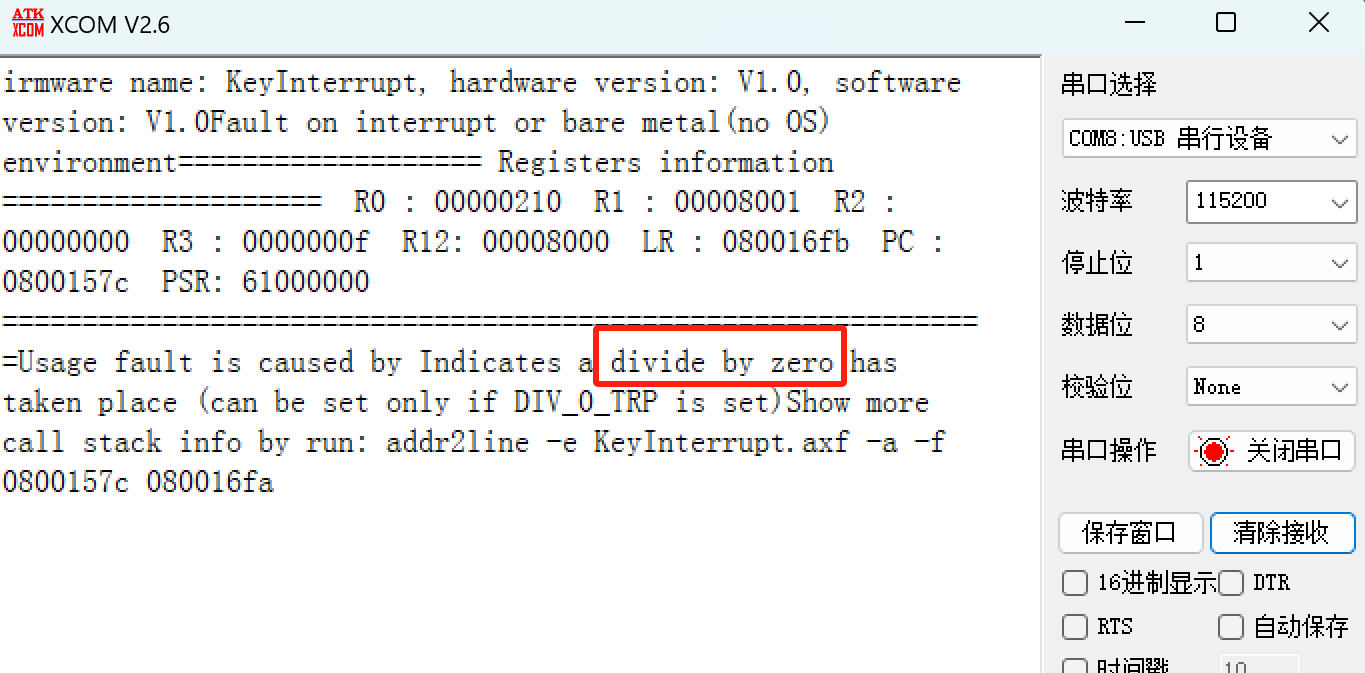

甚至能提示HardFault的原因

根据下面的提示，在MDK-ARM\Objects目录下运行：

1	addr2line -e KeyInterrupt.axf -a -f 0800157c 080016fa

addr2line是一个能将地址映射到源代码位置的工具（函数名 + 文件 + 行号）
-e KeyInterrupt.axf 指定带有调试信息的 ELF/AXF 文件
-a 显示地址（Address）本身
-f 显示函数名（Function）

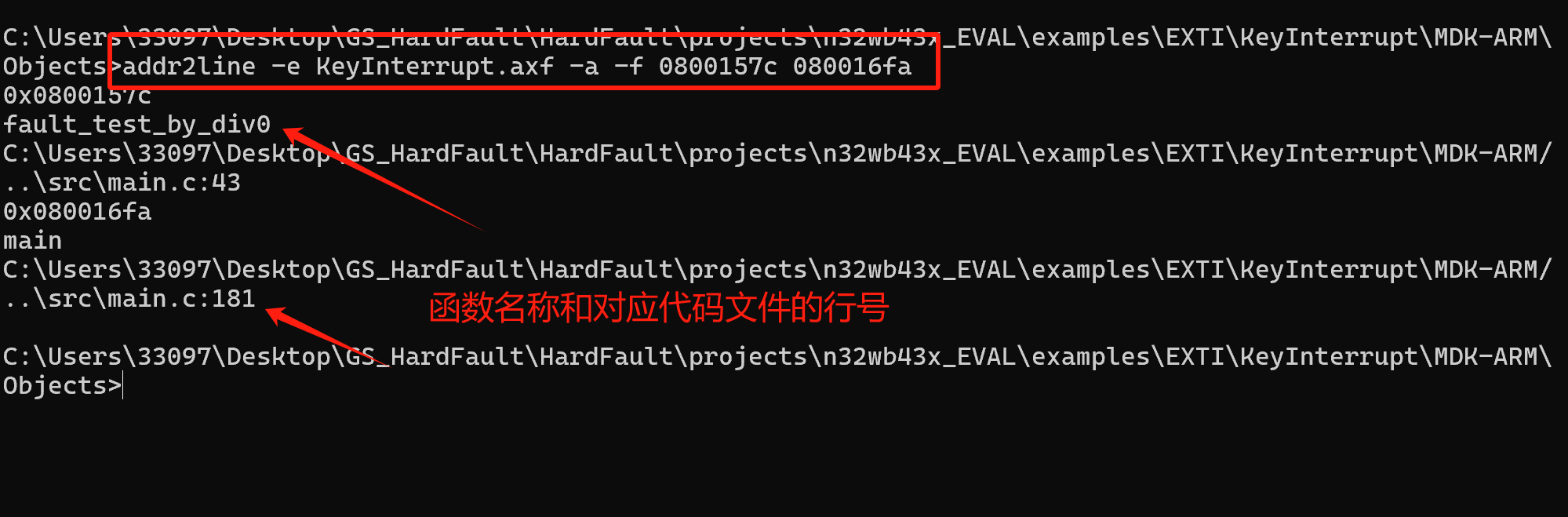

使用 addr2line 命令，查看函数调用栈详细信息，并定位错误代码
